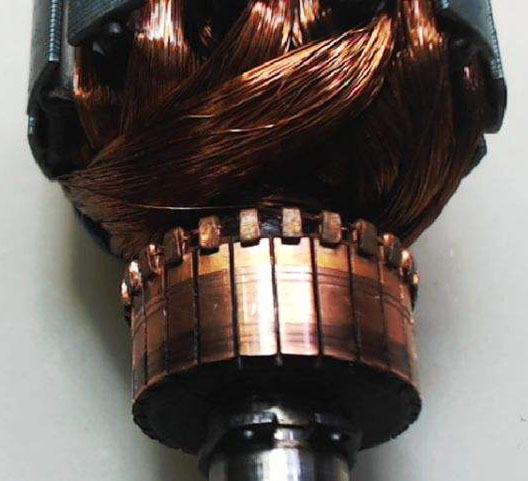

电枢一般指电机装有线圈需要外接电源的部分，在电机中进行机械能和电能相互转换的部件。电枢转子是直流电机的组成部分之一，其主要由电枢铁芯、电枢绕组、换向器、转轴和风扇等组成。

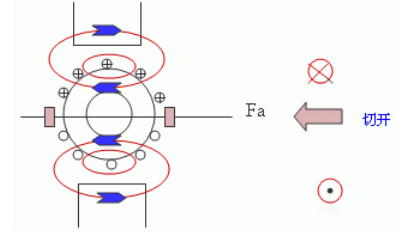

电枢转子测试原理是根据电磁感应原理，应用电子示波技术，将在恒定磁场旋转的电枢产生的电磁信号经过特殊处理，在显示器上显示出检测波形，通过对波形的观察分析蒙准确判定电枢转子的好坏及故障位置。

本文从电枢转子测试项目及电枢转子测试原理应用等两方面详细介绍下电枢转子测试原理。

一、电枢转子测试项目

想知道电枢转子测试原理，首先要知道电枢转子测什么。

在电枢转子生产过程中线圈抽头至换向片的虚焊问题较为普遍，由此引发的质量隐患通常肉眼无法分辨，在后续的装机出厂使用时装载不良电枢转子的电机随时会发生局部发热、断线等故障导致电机烧毁。因此建议出厂前对电枢转子进行系统测试，剔除不良转子，保证出厂产品质量合格。

当然，除上述质量问题外，电枢转子测试也会同时测试直流电机电枢转子的电气性能，其中主要是各类电阻和耐压。电枢转子因其特殊的结构，除常规的绝缘电阻外，还需要对电枢转子中各个换向片的片间电阻、跨间电阻和焊接电阻进行测试。

电枢转子中的焊接电阻测试就是针对虚焊现象设置的，目前行业内较为认可的观点是：焊接电阻超过100μΩ时即可认为其焊接不良或虚焊。因此在电枢转子测试系统设置参数时将其设置为边界值，若测试结果大于100μΩ时，实际测试数据标红显示，测试界面显示NG，说明测试中的电枢转子出现虚焊现象，不能出厂。

二、电枢转子测试原理应用

用电枢转子测试系统对电枢转子测试是很简单的，因为具体的测试原理已经融入到测试系统的主机和工装中。

针对电枢转子的特殊结构，艾普智能研制电枢转子专用工装台，可实现电枢转子自动夹装，减少人工操作时间，提高测试效率。

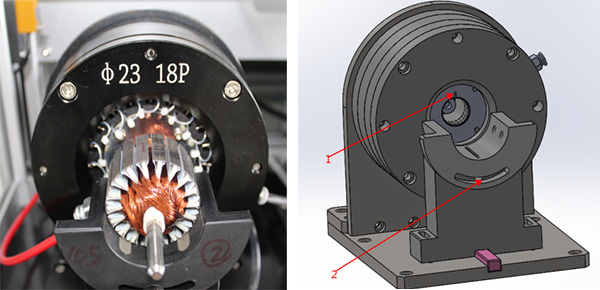

1、左图所示：电枢转子夹头工装命名规则为：φ23为电枢转子换向器直径，18P为电枢转子换向器片数；

2、右图所示：放置被测电枢转子时，需确保箭头1位置位于电枢转子换向器中心，可通过调整箭头2旋转底座角度实现。

只要测试人员将电枢转子安置在工装台上，根据实际需要用滑罩、按键或?？氐姆绞狡舳馐韵低常纯芍苯拥玫较胍牟馐允菁安馐郧?。

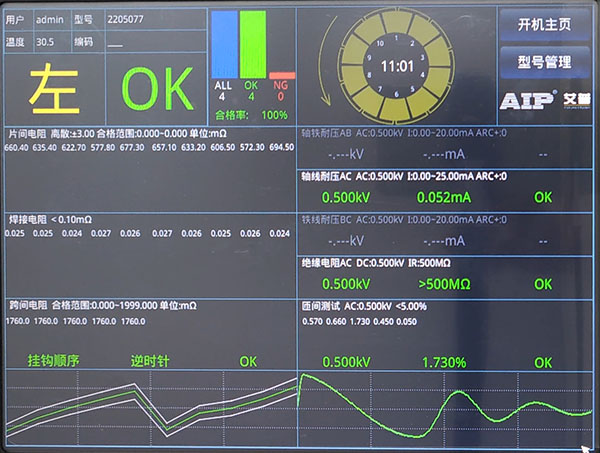

可明显在上方图片上看出，测试电枢有10个换向片，左侧状态栏依次显示片间电阻、焊接电阻及跨间电阻的各换向片数据及合格范围单位；右侧状态栏显示轴线耐压、铁线耐压、绝缘电阻和匝间测试各项数据；最下方显示测试曲线，此次电枢转子测试可5s一次性得到全部测试结果，性价比超高。

本文简述了电枢转子测试原理，艾普智能专注全球电机测试，更多电枢转子测试系统方案于主页中，如对电枢转子有其他疑问可随时联系在线客服，更多电机测试内容将持续更新，欢迎来电详询！
