当前位置: 首页 >产品中心 >电机转子测试设备

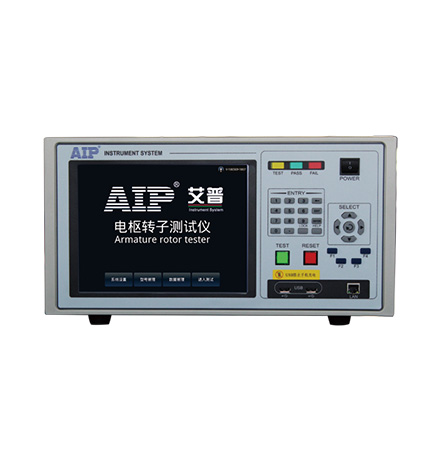

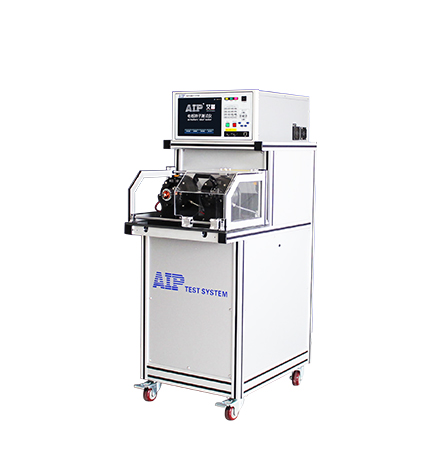

电枢转子测试系统
产品概述:
电枢转子测试系统可对双绝缘等特殊工艺电枢进行批量测试。自动识别电枢转子焊点、绕组的短路、开路、绕线错误、焊接不良等故障。电枢任意放置、自动准确排序、自动追踪故障焊点;按键、遥控、滑罩三种启动方式,自动统计测试数量、不良数量等数据,方便品质管理分析。
测试项目:
焊接电阻、片间电阻、跨间电阻、交流耐压、绝缘电阻、匝间耐压。
适合电机:

本产品适用于各种电枢电气性能的在线或离线检测,如汽车电机、电动工具电机、园林工具、吸尘器电机、小家电电机、健身器材电机、永磁微电机等用途电机。

电枢转子测试系统

一、功能特点

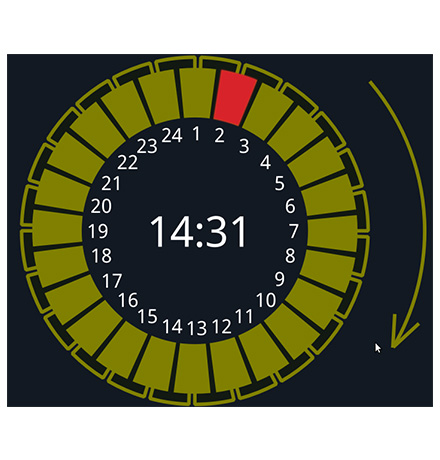

1、焊阻定位:准确定位焊接电阻错误的焊点,并以图示直观展现。

2、操作简单:10.4寸LCD大液晶,触摸屏、数字按键两种操作模式,可随意选择,功能界面自带帮助文档。

3、开机自检:开机自动检测各模块是否正常工作,问题模块会自动报错并提示。

4、模块设计:各功能模块独立系统,可单独工作,插板式结构,维护方便快捷。

5、远程维护:内置网络模块,联网后可远程对设备进行维护升级,保证设备维护时效性。

6、接口丰富:设备自带USB、LAN(可转换为RS232或RS485)等接口,方便与工控机、自动化产线等实现接口联动。

7、挂钩错位:自动检测电枢绕线挂钩顺序是否正确,并准确指出顺时针或逆时针挂错片数。(该功能选配)

8、数据共享:设备与互联网联通,实现数据交互资源共享;

9、对接MES系统,测试数据可自动上传到客户服务器端。(该功能选配)


二、常见的电枢转子测试系统

有以下四类电枢转子测试系统:

1、汽车电机电枢转子测试系统

2、电动工具电机转子测试系统

3、园林工具电机转子测试系统

4、吸尘器电机转子测试系统

可点击查阅。


三、电机电枢转子电阻测试有哪些?

1、电枢转子绝缘电阻测试:通过施加适当的测试电压并测试电枢绕组之间的电阻值,可以检测电枢中的绝缘材料是否存在损坏、老化或潜在故障。

2、电枢转子焊接电阻测试:用于评估电机电枢焊接连接质量的测试项目。通过在电枢焊接接头上施加电流,并测量焊接接头处的电阻值,可以检测焊接点是否存在不良连接、松动或其他问题。

3、电枢转子片间电阻测试:用于检测电机电枢绕组内各个片间的电阻情况的方法。通过在电机电枢绕组的相邻片间施加电流,并测量其间的电阻值,可以测试电枢转子片间之间是否存在接触不良、绕组损坏或其他问题。

4、电枢转子跨间电阻测试:用于评估电机电枢绕组内不同片间之间电阻情况的方法。在测试中,适当的电流被施加在电机电枢绕组的不同片间上,然后测量这些片间之间的电阻值。通过这项测试,可以检测出片间之间是否存在不良连接、绕组损坏或其他问题。

电枢转子测试系统—AIP艾普

四、电枢转子测试仪教程

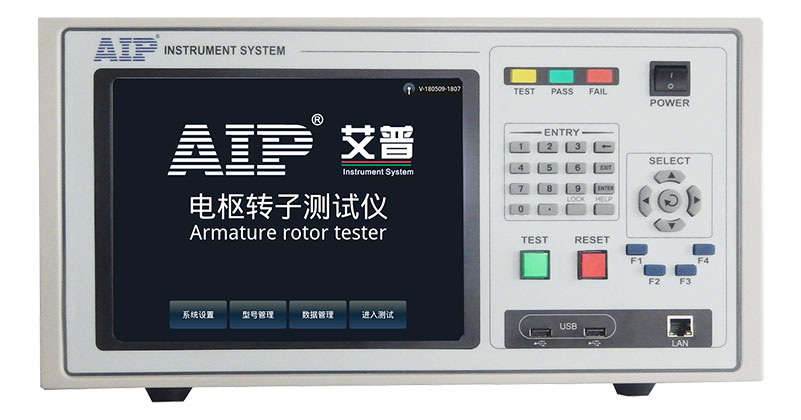

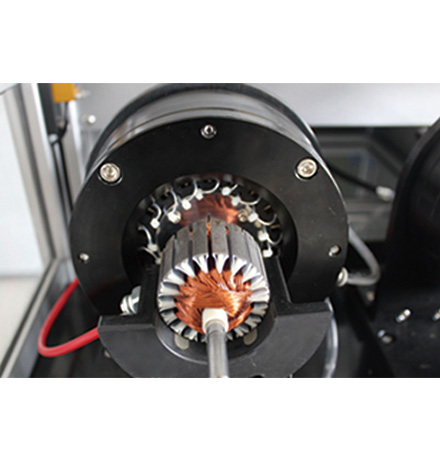

为满足不同类型产品的测试需求,系统外形及测试工装数量可能稍有不同,请以实物为准,下位单主机电枢转子测试仪。

电枢转子测试系统—AIP艾普

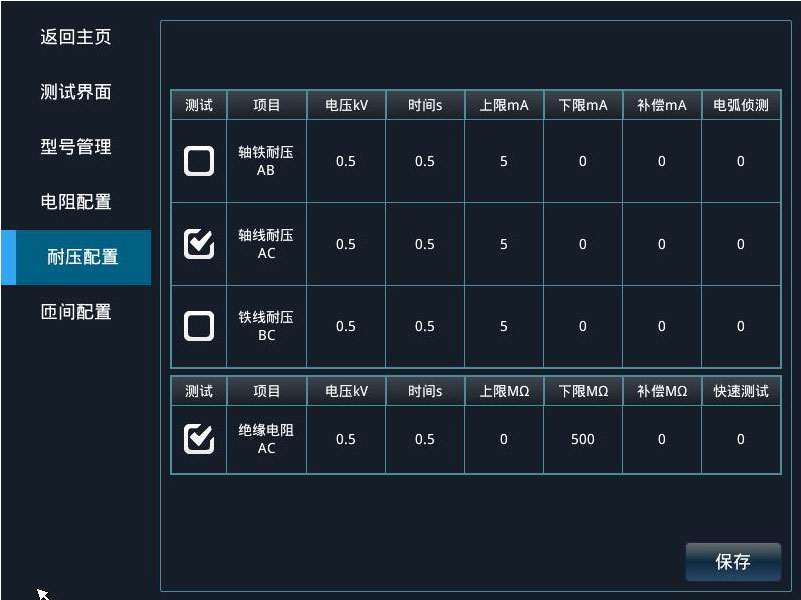

1、登陆电枢转子测试仪主界面,点击“型号管理”后进入系统配置界面,分项参数设置如下图所示:

电枢转子测试系统—AIP艾普

以【耐压配置】为例:

可设置交流耐压的电压,测试时间电流上下限,绝缘测试的电压、测试时间、电阻上下限等。

交流耐压电压可设置 300~5000V,测试时间可设置 0.5~999s,上下限可设置0~20mA,电弧可设置 0~9,其中 0 为不测试电弧。

绝缘电压可设置 500/1000V,下限可设置 1~500M,测试时间可设置 0.5~999s。

2、待机界面简介:

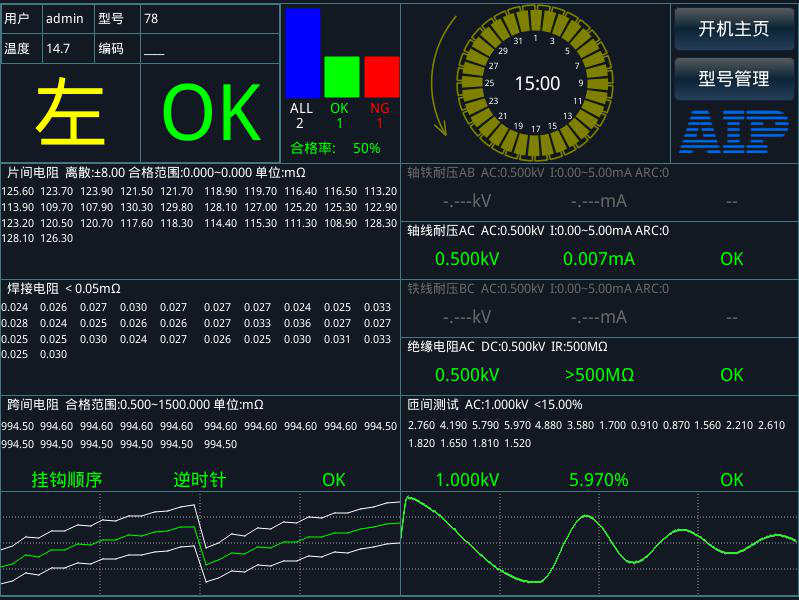

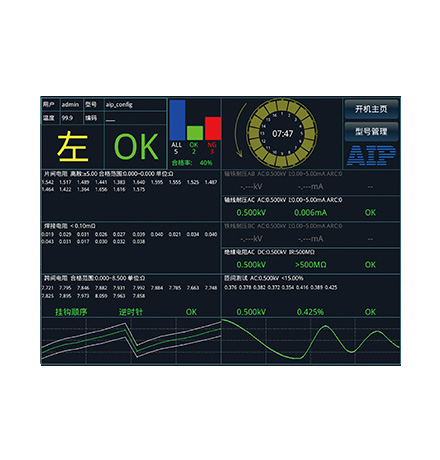

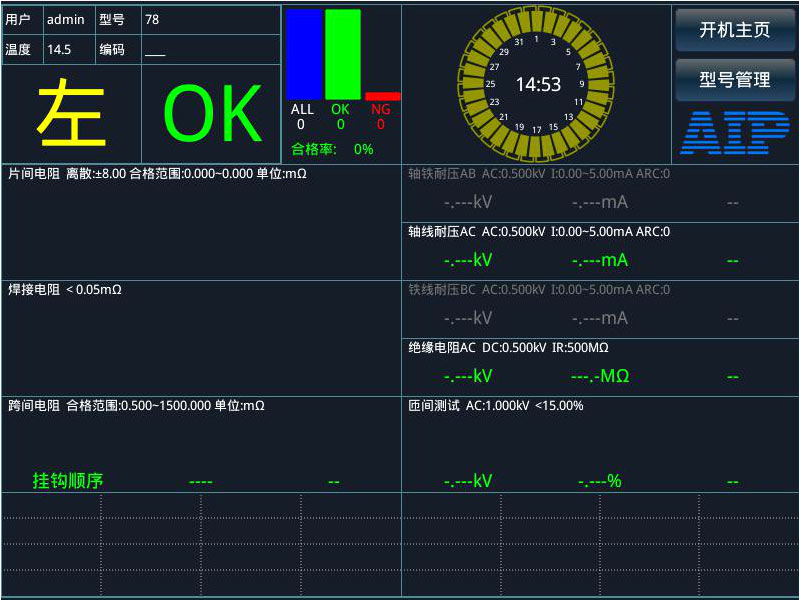

测试界面主要分为状态栏,测试数据显示部分,测试波形显示框等几个部分,如下图电机电枢转子测试待机界面:

电枢转子测试系统—AIP艾普

(1)界面状态栏显示当前测试状态,包括用户、型号、温度、编码、左位、品质信息等。

(2)测试数据显示栏,显示各测试项目设置参数与测试结果。

(3)测试波形显示栏,显示片间电阻与匝间波形。

型号

AIP898X系列

显示方式

10.4寸LCD液晶显示屏

换向器片数

3-128片可选

片间电阻

测量范围

0.5m?-1000?

测量精度

≤±(0.5%×量程+3个字)

跨间电阻

测量范围

0.5m?-1000?

测量精度

≤±(0.5%×量程+3个字)

焊接电阻

测量范围

1u?-10m?

测量精度

≤±10u?(片阻≤10?)
(5片以上,6片10线制平衡法)

绝缘电阻

电压范围

DC 500V/1000V

电压精度

≤±(2%×设定值 +10V)

测量范围

1一500MΩ

测量精度

≤±(2.5%×量程 +3个字)

交流耐压

电压范围

0-3000V/5000V
铁芯与绕组/轴与绕组/轴与铁芯
单/双绝缘电枢

电压精度

≤±(2.5%×设定值+10V)

击穿电流范围

0-5/10/20mA

击穿电流精度

≤±(2.5%×显示值 +3个字)

匝间耐压

电压范围

0-3000V

电压精度

≤±(3%×设定值+10V)

波形限值

最小相差0.1%(波形差异)

设置冲击间隔

可行

采样频率

20/40MHz(自适应)
