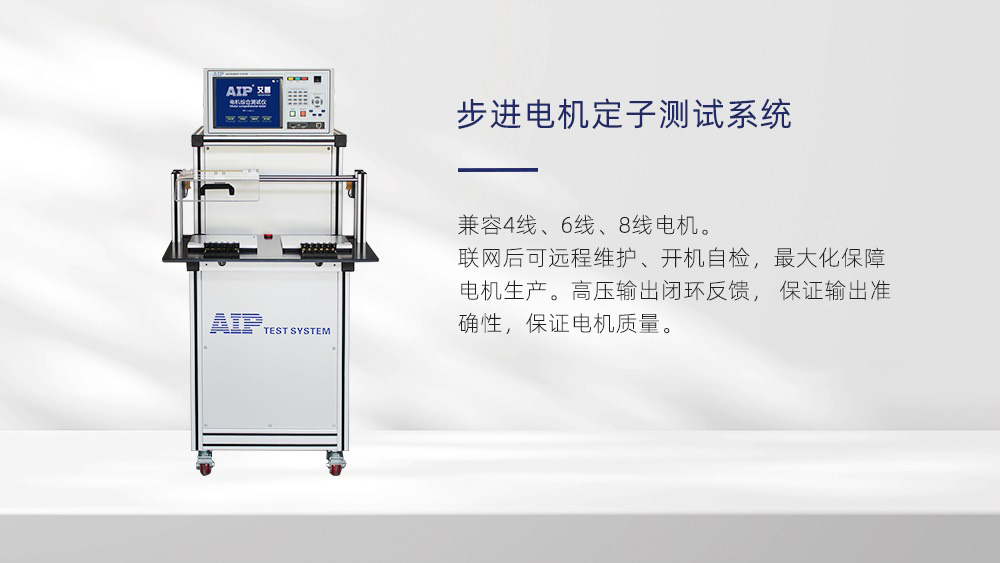

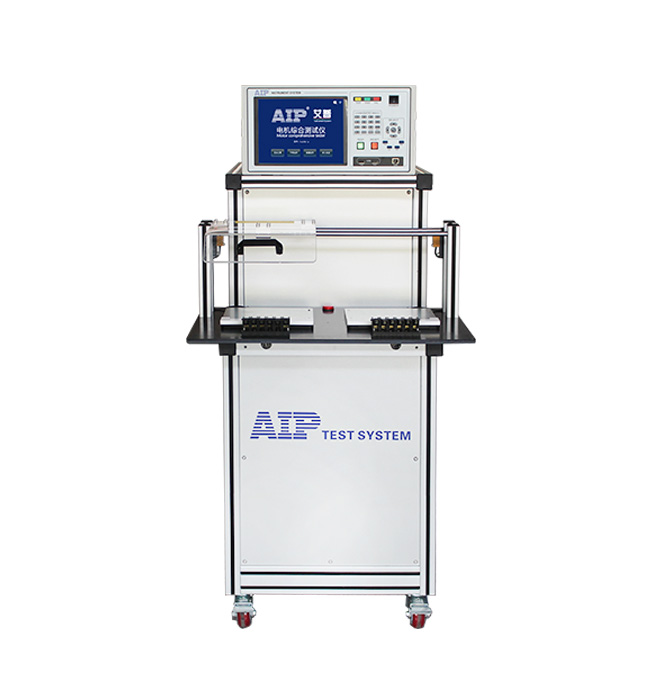

步进电机定子测试系统

一、功能特点

1、操作简单：10.4寸LCD大液晶，触摸屏、数字按键两种操作模式，可随意选择，人性化操作界面，功能界面自带帮助文档。

2、超高性能：兼容耐压、绝缘、匝间、电阻、转向、电感等测试项目。

3、适应性强：匝间测试支持10uH以上线圈的匝间测试，匝间测试电压闭环反馈，测试更加准确。

4、易于维护：支持智能自检、远程故障诊断和在线软件升级，插板式设计，方便拆卸更换。

5、超高效率：一次接线，一站式完成全部性能检测。

6、使用方便：专业测试软件，人性化操作界面，内置帮助文档，标配高性能触摸屏和数字键盘。

7、接口丰富：仪表自带USB、LAN(可转换为RS232、RS485等）接口，支持TCP/IP网络协议，支持PLC仿真技术，方便仪表的控制和扩展。

8、多样启动：启动方式可选按钮启动、滑罩启动、网络启动，可自由选择。

9、语言支持：产品标配中文操作界面，可选配多种语言界面，满足国内外客户使用。

10、智能化：系统可通过网络接口与外部互联网进行连接，实现数据交互与资源共享，满足新一代物联网的需要。

11、模块化：测试模块完全独立，可根据需求实现串行或并行测试，单工位或多工位组合测试模式。

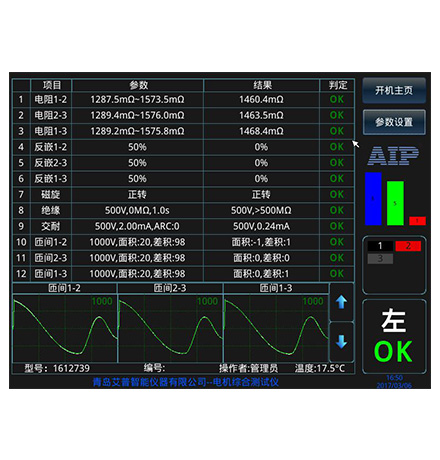

二、步进电机定子测试方法

在步进电机的制造与维护过程中，使用步进电机定子测试系统对定子进行详细的测试至关重要。步进电机定子测试系统满足电机厂家产线批量测试及实验室验证性测试的需求。

1、选择步进电机定子测试的技术参数。其中包括连接测试设备和设置测试参数。这里通常通常包括选择合适的测试模式（如绝缘电阻测试、绕组电阻测试等），以及配置测试仪器的参数，以确保测试结果的准确性。

2、绝缘测试：在绝缘电阻测试中，测试系统会使用自动对定子绕组进行测量。测试系统会记录绕组与地之间的绝缘电阻值，并与标准值对比。如果绝缘电阻低于预设阈值，系统将发出警报，提示可能的绝缘问题。

3、电阻测试：绕组电阻测量定子绕组的电阻值。测试系统将比较实际测得的电阻值与设计规范中的标准值，确保绕组没有短路或断路情况。

4、电感测试：通过测量绕组的电感值，系统可以评估绕组的磁性能。任何显著的电感变化都将被记录并分析，以检测潜在的绕组损坏或磁芯问题。

通过步进电机定子测试系统的综合测试，可以全面了解定子的健康状态，及时识别并解决潜在问题，从而保障步进电机的可靠性和性能。

三、步进电机的定子由什么和线圈组成

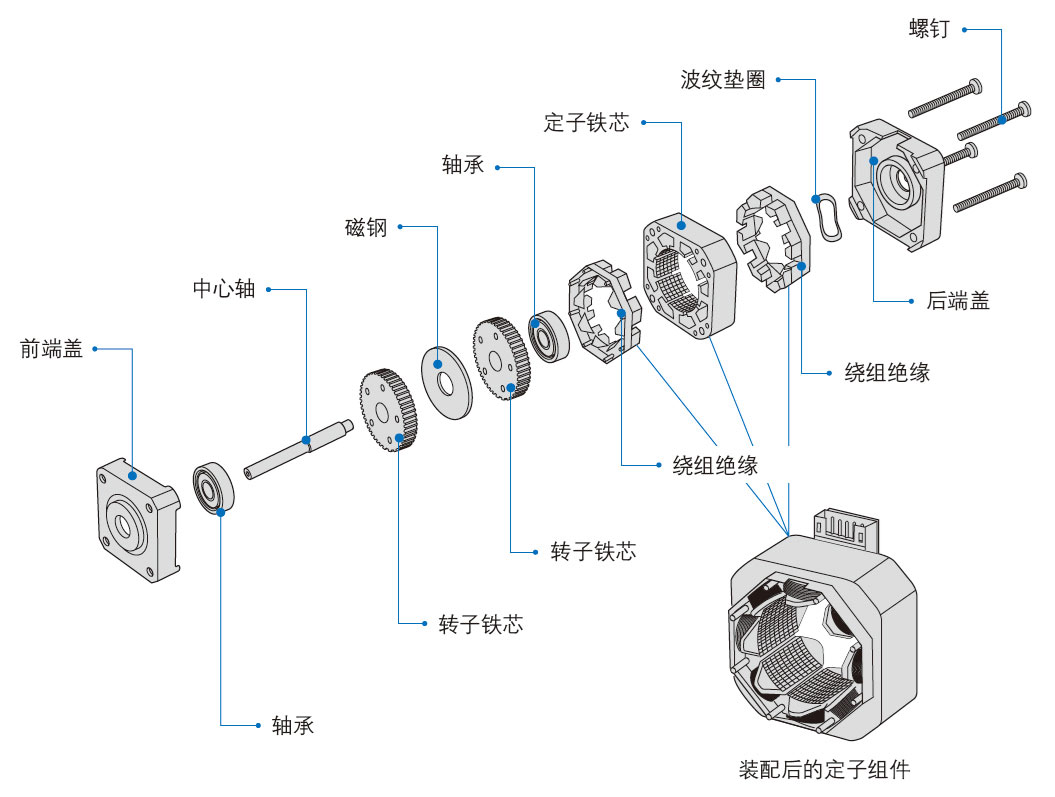

步进电机是一种广泛应用于精确位置控制和速度调节的电机，其工作原理依赖于电磁感应。步进电机的定子部分是其核心组件之一，它由定子铁芯和定子绕组（线圈）两部分组成，共同决定了电机的性能和效率。

1、步进电机定子铁芯：定子铁芯是定子的基础结构，通常由多个叠层的硅钢片构成。硅钢片的叠层设计使得定子铁芯具备良好的磁导性，同时减少了电磁损耗和热量生成。铁芯的主要作用是增强磁场的集中性，提高电机的磁通量，从而使得电机在运行过程中能够产生稳定且强大的磁场。

2、步进电机定子绕组：也称为定子线圈，是安装在定子铁芯上的电缆绕组。绕组通常使用高导电性的铜线，以确保电流能够顺利通过，并产生足够的电磁力。在步进电机中，定子绕组的布置方式和通电方式直接影响到电机的步距角和转动精度。通过控制不同绕组的电流，步进电机能够在特定的角度内实现精确的步进运动。

这两部分的协调工作使得步进电机能够通过电磁力驱动转子，精确地控制其运动方向和角度，从而满足各种应用需求。
