当前位置: 首页 >产品中心 >专用测试设备

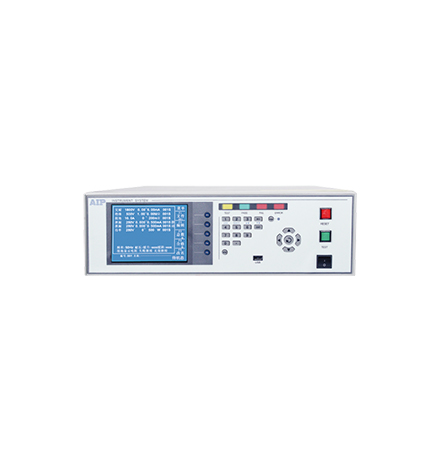

台式机线圈专用测试仪
产品概述:
台式机线圈专用测试仪通过工控机系统,可实现ESRS、MES对接,实现信息化管理,方便组成自动化测试系统,产品测试项目灵活可选,满足各类电机线圈类产品应用。
测试项目:
测试项目灵活可选,满足各类电机线圈类产品应用。
适合电机:

适用于步进电机,电动车电机,单、三相电机定子及各类线圈类产品的电气性能综合测试。

台式机线圈专用测试仪

一、功能特点

1、适用于各类型线圈类、发热管类产品综合测试;

2、高达100组测试条件记忆,每组可设置型号,方便查找,测试数据可通过USB保存;

3、上下限报警功能,结果判定更加准确;

4、匝间标准波形根据型号按序存储,方便测试时快速调用;

5、数字化闭环反馈控制方式,全自动调压模式,输出电压/电流自动修正,且不受外界电网波动影响,保证测试的准确性。


二、台式机线圈专用测试仪尺寸

台式机线圈专用测试仪—AIP艾普

435W*150H*550D

W含侧面螺栓\H含底角(15mm)\D含接线柱(30mm)。


三、台式机线圈专用测试仪怎么用

以洗衣机综合测试为例,操作步骤如下:

1、接测试盒和测试钳:断电状态下,接好电源线、测试电源线、测试盒、测试钳;接线排与测试电源线、测试盒、测试钳标号要一一对应;

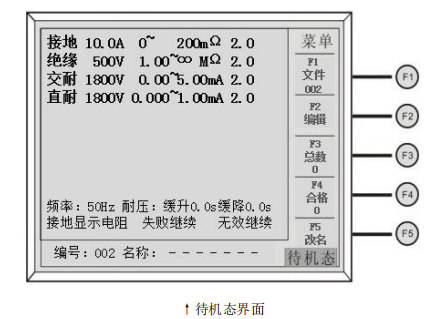

2、开电源:打开仪器电源,仪器处于待机态(屏幕右下角显示状态);

台式机线圈专用测试仪—AIP艾普

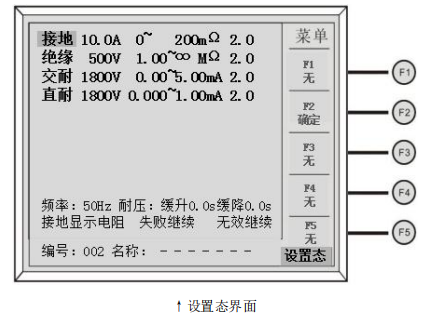

3、设置测试项目:按“确认”键,进入设置状态,按下图设置,完成后,按 F2 键保存,仪器处于待机态;

台式机线圈专用测试仪—AIP艾普

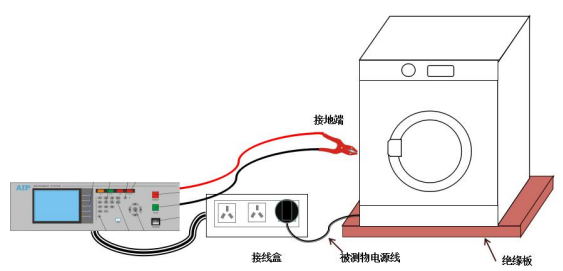

4、放被测产品:洗衣机置于绝缘板上,确保负载与大地电气绝缘;

5、连接测试线:洗衣机的电源插头插到测试盒对应的插座上,接地测试钳夹到洗衣机接地端;

台式机线圈专用测试仪—AIP艾普

6、启动测试 - 按启动键或脚踏开关或扫描条码启动(选配),仪器进入测试态,按顺序测试;

7、测试完成 - 测试完成后,仪器处于测试完成状态;拔下洗衣机的电源插头,取下测试钳;

8、继续下一台测试 - 换下一台洗衣机,重复步骤4 ~ 7。


型号

AIP996X系列/AIP993X系列/AIP992X系列

测试项目

AIP9964A-03:(适用步进电机、双绕组线圈):交流耐压、绝缘电阻、匝间耐压、线圈电阻

AIP9963A-03:交流耐压、绝缘电阻、匝间耐压、线圈电阻

AIP9963A-015(适用电动车电机定子):交流耐压、绝缘电阻、匝间耐压、线圈电阻;

AIP9933AIM:三通道,交流耐压、绝缘电阻、匝间耐压;

AIP9933AMR:三通道,交流耐压、匝间耐压、线圈电阻;

AIP9923AM:三通道,交流耐压、匝间耐压;AIP9923MR:匝间耐压、线圈电阻;

AIP9921AM:单通道,交流耐压、匝间耐压;AIP9921MR:单通道,匝间耐压、线圈电阻;

AIP9692:三通道,匝间;AIP9691:单通道,匝间

数据存储方式及接口

USB存储(选配);Alarm LAMP/报警灯、PLC/遥控、RS-232

交流耐压

输出电压设定范围/精度

AC 200~3000V     ±(3%×设定值+5个字)

击穿电流测量范围/精度

0.10~25.00mA     ±(3%×显示值+5个字)

测试时间范围/分辨率

1~300s   1s/步

绝缘电阻

输出电压设定范围/精度

DC 500/1000V     ±(3%×设定值+5个字)

绝缘电阻测量范围/精度

1~500MΩ       ≤100MΩ:±(5%×显示值+3个字)  >100 MΩ:±(8%×显示值+8个字)

测试时间范围/分辨率

1~300s  1s/步

匝间耐压

输出电压设定范围/精度

500~3000V/5000V   ±(5%×设定值+2个字)

波形比较项目

面积、差积、电晕、相位

线圈电阻

测量范围及精度

5mΩ~2KΩ      ±(0.5%×显示值+2个字)  可设定温度补偿

测试时间范围/分辨率

1~300s  1s/步
