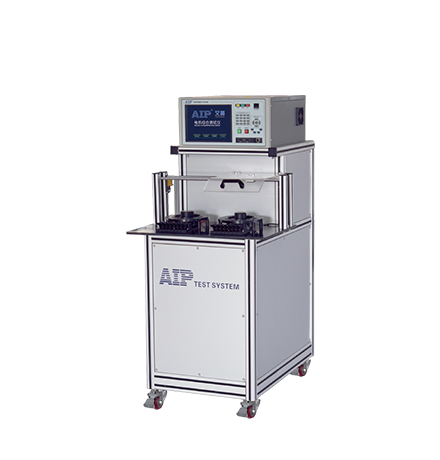

无人机电机定子测试系统
功能特点
型 号
| AIP891X系列 |
测试项目
| 交流耐压、绝缘电阻、匝间耐压、直流电阻、电感(选配) |
测试对象

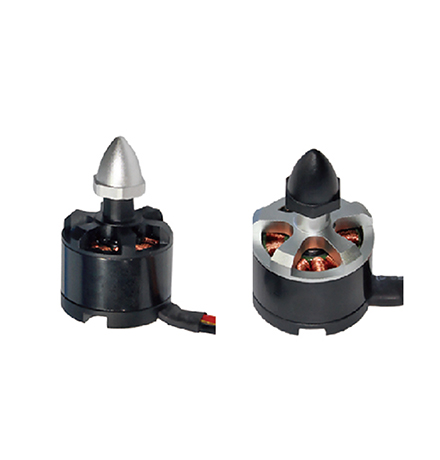

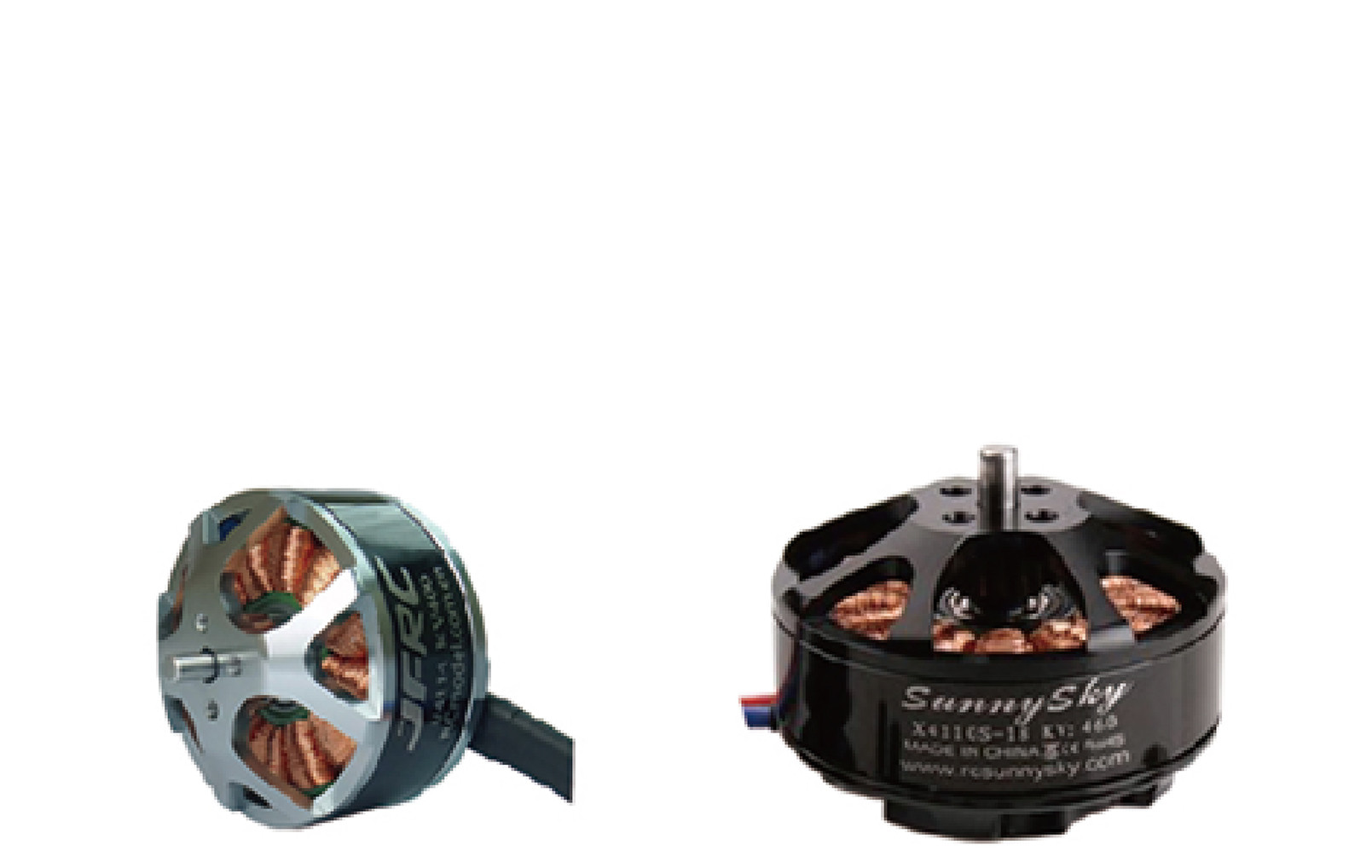

| 无人机电机定子 |
测试工位
| 双工位 |
交流耐压 |
输出电压设定范围/精度
| AC 500~3000V ±(2%×设定值+10V) |
击穿电流测量范围/精度
| 0.10~20.00mA ±(2%×显示值+0.05mA) |
测试时间范围/分辨率
| 0.5~999.9s 0.1s/步 |
电弧侦测
| 1~9级(9级为最高灵敏度) |
耐压电流预置报警范围
| 上限:0.10~20.00mA;下限:0.00~20.00mA |
耐压电流分辨率
| 0.01 mA |
绝缘电阻 |
输出电压设定范围/精度
| DC 500V/1000V ±(2%×设定值+10V) |
绝缘电阻测量范围/精度
| 1~500MΩ ≤100MΩ:±(3%×显示值+0.5MΩ);>100MΩ:±(5%×显示
值+5MΩ) |
测试时间范围/分辨率
| 0.5~999.9s 0.1s/步 |
绝缘电阻报警设定范围
| 上限:0~500MΩ;下限:1~100MΩ |
匝间测试 |
输出电压设定范围/精度
| 500~3000V ±(3%×显示值+8V) |
波形比较项目
| 面积、差积、电晕、相位;测试界面显示三个匝间波形 |
采样频率
| 100MHz |
直流电阻测试 |
测量范围及精度
| 10.0mΩ~20KΩ ±(0.3%×显示值+3个字) 可设定温度补偿 |
测试时间范围/分辨率
| 0~20s 0.1s/步 |
测量范围/测量精度
| -10.0℃~+50.0℃ ±0.5℃ |
温度补偿功能
| 有 |
温度探头/测量范围
| DS18b20 -10.0°C~+50.0°C |
电感测试(选配) |
测试频率
| 100Hz\120Hz\1kHz\10kHz |
测试电平
| 0.3V\0.6V\1V |
测试范围/基本精度
| 1μH~2H 0.5% |
基本准确度
| 0.5% |
