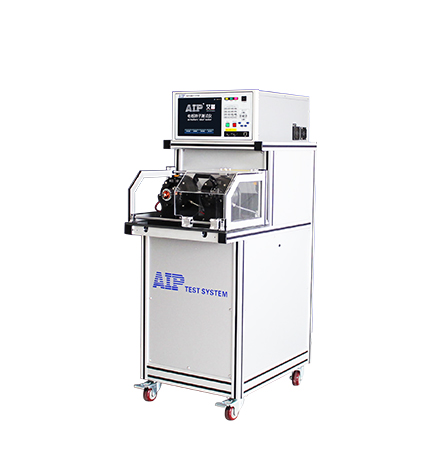

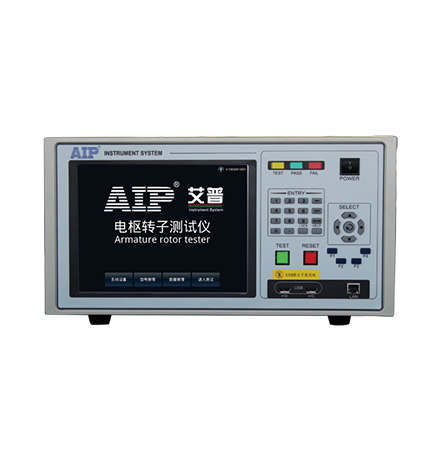

園林工具電機轉子測試系統

一、功能特點

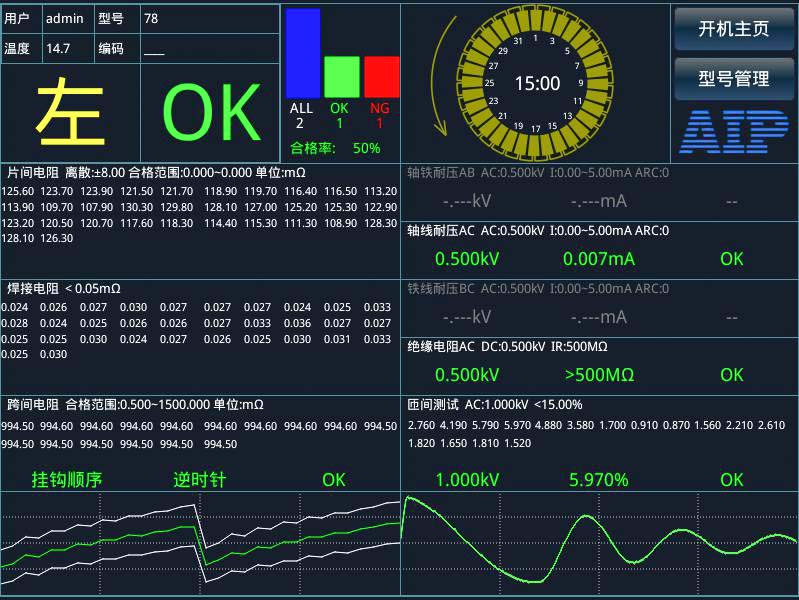

1、焊阻定位：準確定位焊接電阻錯誤的焊點，并以圖示直觀展現。

2、操作簡單：10.4寸LCD大液晶，觸摸屏、數字按鍵兩種操作模式，可隨意選擇，功能界面自帶幫助文檔。

3、開機自檢：開機自動檢測各模塊是否正常工作，問題模塊會自動報錯并提示。

4、模塊設計：各功能模塊獨立系統，可單獨工作，插板式結構，維護方便快捷。

5、遠程維護：內置網絡模塊，聯網后可遠程對設備進行維護升級，保證設備維護時效性。

6、接口豐富：設備自帶USB、LAN（可轉換為RS232或RS485）等接口，方便與工控機、自動化產線等實現接口聯動。

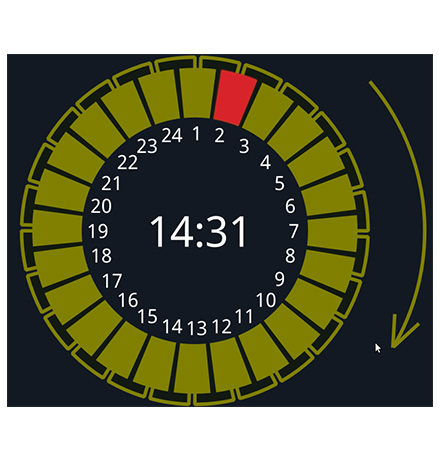

7、掛鉤錯位：自動檢測電樞繞線掛鉤順序是否正確，并準確指出順時針或逆時針掛錯片數。（該功能選配）

8、數據共享：設備與互聯網聯通，實現數據交互資源共享；

9、對接MES系統，測試數據可自動上傳到客戶服務器端。（該功能選配）

二、園林工具電機轉子測試方法

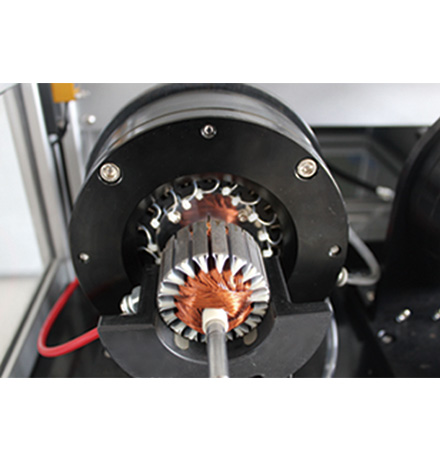

連接園林工具電機轉子到測試設備，如電動機測試臺或?qū)Ｓ棉D(zhuǎn)子測試系統。

測試電機轉子的電氣參數，包括：

1、轉子的焊接電阻：對電樞轉子繞組中電阻焊接部分進行測試；

2、轉子的片間電阻：對電樞轉子繞組中相鄰兩個線圈之間的電阻進行測試；

3、轉子的跨間電阻：對電樞轉子相鄰兩個繞組之間的電阻，也就是沿著轉子周向的電阻進行測試；

4、轉子的交流耐壓：對電樞轉子繞組在交流電場下所能承受的最大電壓進行測試，交流耐壓通常以特定的電壓值表示；

5、轉子的絕緣電阻：對電樞轉子繞組與地之間的電阻進行測試；

6、轉子的匝間耐壓：對電樞轉子繞組內部相鄰兩匝之間的耐壓性能進行測試。

分析測試結果，確保園林工具電機轉子的電性能符合質量要求。
