汽车防抱死系统（ABS）是现代汽车中关键的安全装置，汽车ABS的作用是防止车轮在紧急制动时抱死，为汽车提供了更好的制动控制和稳定性。而汽车ABS系统组成结构就是实现这一功能的核心。

汽车ABS的组成结构包括传感器、电子控制单元（ECU）、执行器和液压系统，本文将分别介绍上述四种汽车ABS组成结构的作用。

一、汽车ABS传感器

汽车ABS系统中的传感器负责监测汽车的运动状态和汽车车轮的转速。

常见的汽车ABS传感器有车速传感器、轮速传感器、转向角传感器和转向角传感器。

1、汽车ABS车速传感器：ABS车速传感器提供汽车当前的速度信息，根据车速来调整制动力的分配，来避免车轮抱死；

2、汽车ABS轮速传感器：ABS轮速传感器安装在汽车的每个车轮上，用于监测各个车轮的转速。汽车ABS轮速传感器提供汽车车轮转动的实时数据，能够让控制?？榧觳獾侥掣龀德质欠窦唇溃⒉扇∠嘤Φ拇胧├捶乐贡老窒蟮姆⑸?；

3、汽车ABS转向角传感器：ABS转向角传感器的作用是测量方向盘的转向角度。转向角传感器数据可以反应汽车的转弯状态，进而对汽车的制动力进行调整分配；

4、汽车ABS加速度传感器：ABS加速度传感器是监测汽车的加速度和减速度。加速度传感器可以帮助汽车ABS系统判断汽车是否在紧急制动的情况下，并根据需要进行制动力的调整。

5、汽车ABS液压传感器：ABS液压传感器可以监测制动液的压力。液压传感器数据可以帮判断汽车每个车轮的制动液压力是否合适，以避免车轮抱死。

二、汽车ABS电子控制单元（ECU）

汽车ABS电子控制单元（ECU）是整个ABS系统的核心部分，ECU接收汽车ABS传感器的信号并做出相应的控制决策。电子控制单元通常由微处理器、电路板和存储器组成。

1、汽车ABS微处理器：电子控制单元的核心，负责处理传感器信号和执行控制算法。ABS微处理器根据汽车的运动状态、转速差异等信息，判断车轮是否即将抱死，并发送相应的指令。

2、汽车ABS电路板：电路板提供了控制单元的电路支持，包括信号放大、滤波和电源管理等功能。ABS电路板确保传感器信号的稳定性和可靠性。

3、汽车ABS存储器：存储器用于存储控制单元的程序和数据，包括控制算法和故障诊断信息。这样控制单元可以根据存储的算法，实时分析车轮的转速和制动需求，并控制执行器进行相应的制动调节。

三、汽车ABS执行器

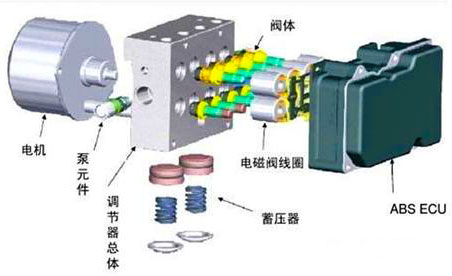

汽车ABS执行器是ABS系统的执行部件，负责控制车轮的制动力。常见的执行器包括制动压力调节器和电磁阀。

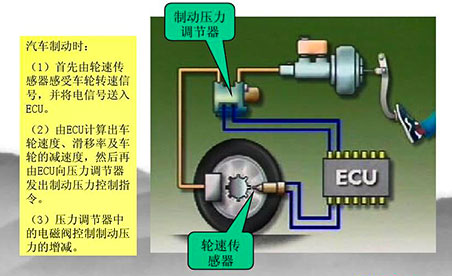

1、汽车ABS制动压力调节器：调节器安装在汽车每个车轮的制动系统中，ABS压力调节器通过控制制动液压的流量，调节每个车轮的制动压力。当ABS系统检测到某个车轮即将抱死时，制动压力调节器会相应地减小该车轮的制动压力，以防止轮胎抱死，保持汽车的稳定性。

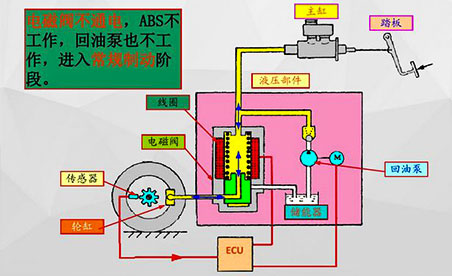

2、汽车ABS电磁阀：电磁阀用于控制制动液压流量的开关装置。汽车ABS系统的控制单元通过电磁阀的启停来调节液压系统中的液压压力，进而对汽车车轮进行精确控制。当控制单元判断需要减小某个车轮的制动力时，ABS电磁阀会释放一部分制动压力，来防止车轮抱死。

四、汽车ABS液压系统

汽车ABS液压系统负责传递制动压力和控制液压流量。ABS液压系统由制动主缸、制动油管和连接器等组件组成。

1、汽车ABS制动主缸：制动主缸液压系统的起始点。驾驶员通过踩动汽车踏板产生制动液压压力，制动主缸负责将制动压力传递到汽车各个车轮的制动系统中。

2、汽车ABS制动油管和连接器：负责将制动液压从制动主缸传递到各个车轮的制动器。它们通过管路和连接器的布置，确保液压系统的稳定性和流动性，使制动力能够准确传递到每个车轮。

汽车ABS系统结构复杂，总体由汽车ABS传感器、电子控制单元（ECU）、执行器和液压系统四个部分组成，这些结构协同工作使整个ABS系统能够有效地防止车轮抱死，为乘车人提供更好的制动控制和稳定性，进而提高汽车驾驶安全。
