AIP65000直流电源

一、产品特点

1、带主动式PFC，功率因数高达0.99。

2、宽范围的输出能力，输出范围扩大至同功率等级“矩阵”电源的1.5倍。

3、采用高频LLC多谐振逆变，整机效率高达92%。

4、支持OVP,OCP,OPP,OTP保护,支持SENSE端子反接?；ぁ?/p>

5、具有引线压降补偿端子，可实现大电流工作时的输出引线压降补偿。

6、配有放电电路(在1s内Uout< 10V)。

7、内置多种接口,包含RS232/RS485等通讯接口。

8、支持SCPI指令语言。

9、显示采用高亮LED数码管及指示灯，外观精美，操作简单、直观。

10、内置电压反向保护?？?，可以适用于变压器、电机等各种感性负载（选配）。

二、AIP65000直流电源概要

AIP65000系列是由微处理器控制的一款外观精美、体积小、性能高、经济适用、操作简单的可编程实验室恒功率直流电源。适用客户只需前面板旋钮简便操作，无需复杂功能的要求。该系列电源同样具有优异的性能，输出指标远高于市面上同规格的稳压电源。

1、直流输出

AIP65000系列直流电源包含750W、1.5kW和3kW三款基础型号，输出电压从0~40V至0~1000V，输出电流从0~2.5A至0~200A，对应各种不同型号。不管是手动控制还是远程控制（模拟或数字），都可在0%至100%之间连续调节电压、电流与功率。

2、远程补偿功能

为了避免连接负载的导线过长引起的压降，远程测试允许直接在待测物端子上测量输出电压，以提高测量精度。S+、S-是远程补偿端子，使用远程补偿测试时将S+、S-连接到待测物正负端即可。

3、放电电路

AIP65000系列直流电源设备内部全部都配有放电电路。在空载或带小负载时，它能确保危险电压在直流输出关闭后1S之内降至10VDC以下，确保人体安全。

4、?；すδ?/strong>

为?；た突У牧由璞福筛飞瓒ㄒ还贡；ぜ拗担∣VP），以及过流（OCP）与过功率（OPP）保护极限值。一旦因故超过这三个值中的一个，直流输出会被立即切断，并在显示器与接口端发出一状态信号。本产品还有过温?；ぃ绻饭龋峁囟现绷魇涑?，保障待测物和电源的安全。

5、宽范围输出

恒功率电源较于普通电源具有更宽的输出电压、电流范围，单型号电源可满足客户多种规格产品的测试需求。电源的电压与电流的输出受极限功率的限制，减少输出电流可获得更高的电压或者通过减少输出电压可以获得更大的输出电流，因此要比传统的“矩阵”电源更加灵活。

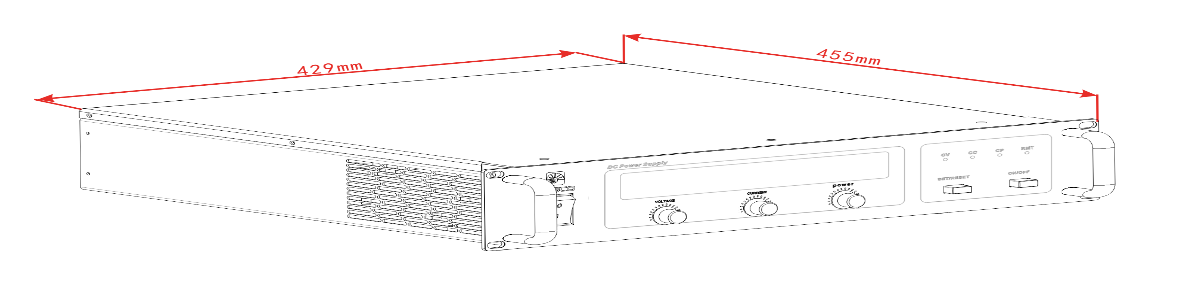

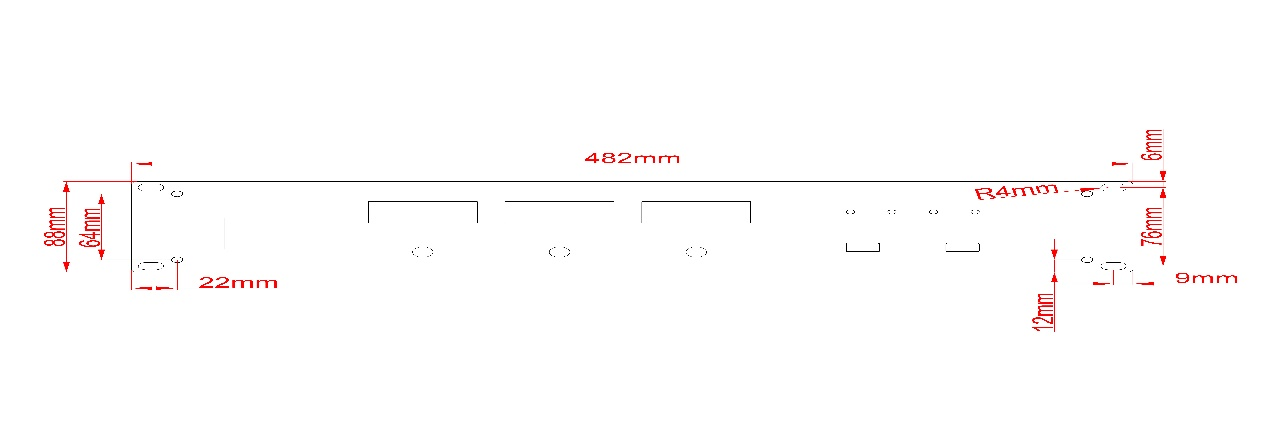

三、AIP65000直流电源机箱安装尺寸示意图

说明：前面板接受无把手缩短款定制，即前面板长度可以和机箱等长。
