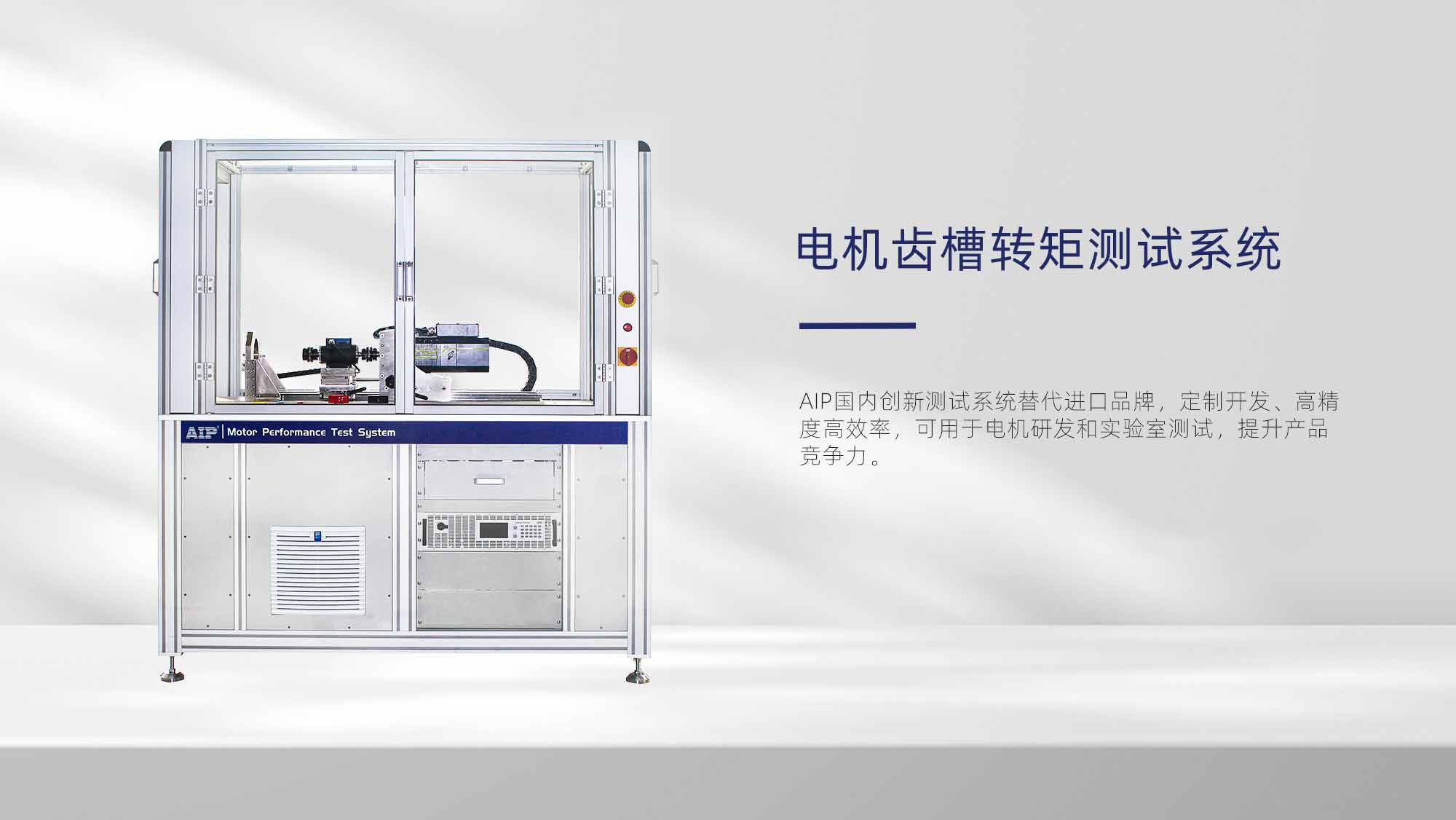

一、功能特點

1、高精度測試：采用高精度小量程轉矩傳感器，確保齒槽轉矩的實際高精度測量。

2、數據量化：電機性能測試數據量化，設置上下限實現簡單測試；

3、波形顯示：可分離出齒槽轉矩，并以合成波形曲線顯示，直觀、清晰、簡便；

4、集成設計：滿足同時和分時的測量功能，單機及柜體多種設備結構可選，一體化架構設計可一次夾裝完成所有設定項目；

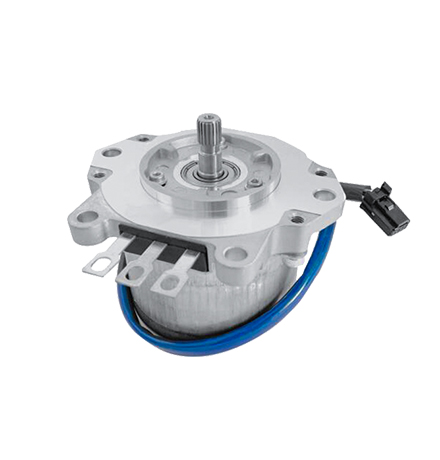

5、測試全面：兼容多種電機測試項目，適配汽車輔助電機、伺服電機等多類行業，一機多用，降低設備購買成本；

6、快速夾裝：夾裝方式高效便捷，適用電機生產線人員操作，減少無用操作步驟，滿足產線生產節拍；

7、維護方便：支持智能自檢、遠程故障診斷和在線軟件升級，插板式設計，方便拆卸更換

8、使用便捷：測試系統配置專業測試軟件，Windows操作系統，內置幫助文檔，標配高性能觸摸屏和數字鍵盤；

9、接口豐富：儀表自帶USB、LAN（可轉換為RS232、RS485等）接口，支持TCP/IP網絡協議，支持PLC仿真技術，方便儀表的控制和擴展。

二、電機齒槽轉矩是什么

電機齒槽轉矩是指電機在運行過程中由于齒槽的存在而產生的轉矩。電機齒槽是指電機轉子上的齒槽，通常是由于轉子的結構要求或者制造工藝需要而形成。齒槽轉矩是電機轉子在運行時所產生的一個力矩。齒槽轉矩的大小隨定轉子相對位置變化而周期性變化，其平均值為零，不對外做功。

三、電機齒槽轉矩的產生

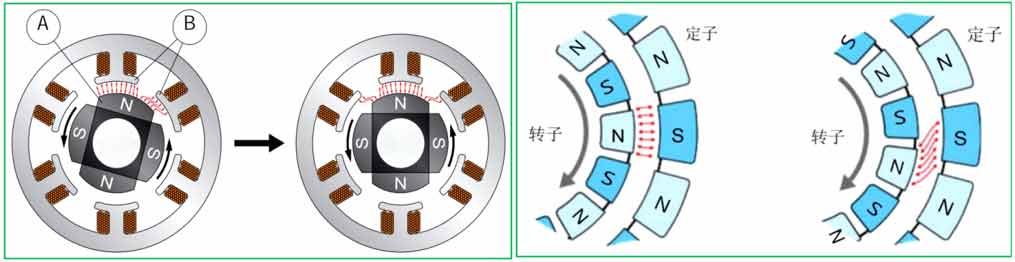

電機齒槽轉矩是由電機的永磁體和齒槽之間相互作用力的切向分量引起。當電機轉子旋轉時，電機永磁體側面對應定子齒槽的一小段范圍內磁導發生較大變化，引起磁場儲能發生變化，從而產生齒槽轉矩。

四、電機齒槽轉矩的危害

1、電機齒槽轉矩的存在會導致電機內部的磁場不均勻，從而影響電機的效率和功率因數。

2、齒槽轉矩會使電機產生振動和噪聲，影響電機的性能。當轉矩脈動頻率與定子或轉子的機械共振頻率一致時，齒槽轉矩產生的振動和噪聲會被放大，嚴重影響電機的定位精度和伺服性能，尤其是在低速時影響更為嚴重。

3、產生轉速波動：齒槽轉矩會引起永磁電機的轉矩脈動，導致速度波動，影響電機的平穩運行。

4、電機的可靠性降低：齒槽轉矩的存在可能會導致電機內部的結構發生變化，例如定子鐵心與轉子鐵心的錯位，從而影響電機的可靠性。

5、電機的溫升過高：由于齒槽轉矩的存在，電機內部的熱量分布不均勻，可能會導致某些部位溫度過高，從而影響電機的使用壽命。

五、電機齒槽轉矩測試方法

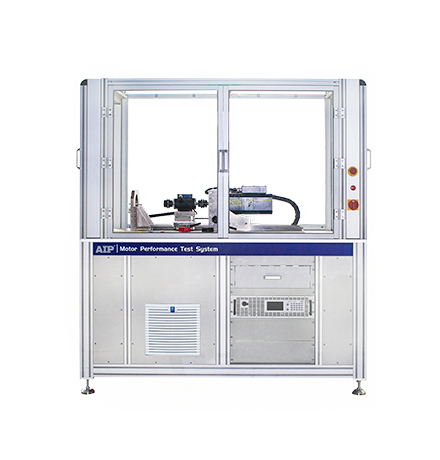

1、安裝。將電機安裝在電機齒槽轉矩測試系統工裝上，固定。

2、接線。將電機線按照測試系統操作規范連接至系統。

3、軟件設置。將要測試的項目及參數輸入AIP電機測試系統軟件中，配置設定。

4、開始測試。根據定制工作，鼠標點擊或按鈕點擊啟動測試系統，開始測試。

測試結果。AIP電機齒槽轉矩測試系統自動得到測試結果，并存儲至系統內部。
