当前位置: 首页 >产品中心 >电机转子测试设备
转子断条测试仪
产品概述:
转子断条测试仪基于前沿测试技术,配置专用传感器,利用数字信号处理方法对铸铝转子导条质量进行判断,测试仪应用于各类铸铝转子和铸铜转子。常规用于汽车电机行业、水泵电机行业、洗衣机等家用电机行业、风扇电机行业、压缩机电机行业和三相异步电机中。
测试项目:
主要测试项目:断条、细条 、气孔、气泡、气隙、鼠笼和铁芯片间的渗漏、鼠笼的偏心、转子条斜槽的偏移; 可选配端环电阻电抗值。
适合电机:

应用于各类铸铜转子、铸铝转子。

如:汽车电机转子、水泵电机转子、洗衣机电机转子、风扇电机转子、压缩机电机转子、三相异步电机转子等。




转子断条测试仪

一、功能特点

数据量化:测试结果数据化显示,测试前可设置数据上下限,实现简单测试更高效。

波形展示:测试结果除数据外,同时以波形图像显示,测试结果更加直观。

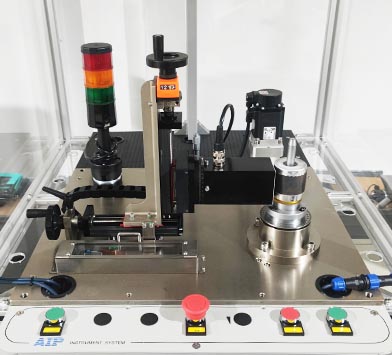

夹装迅速:产品放置工装台上,可实现自动夹装,节约人工动作时间。

高速测试:整个导条测试过程约3-5秒,提高生产效率,降低成本。

普适性强:适用于多种类型不良品测试,应用范围广。

多种夹装:根据实际工艺情况选择夹装方式,多种方式适用多种情况。

定位不良:不良品的不良位置直接在显示屏上体现,精准定位。

选配功能:选择AIP8689系列可测试转子端环不良。


二、转子断条测试仪分类

按待测转子体积重量:

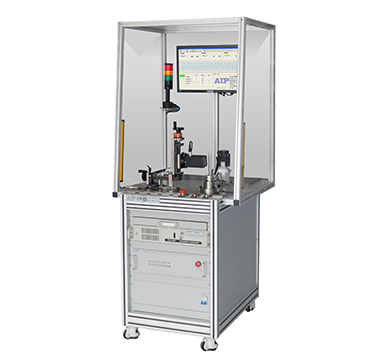

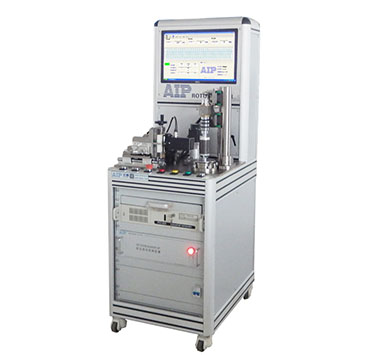

1、立式转子断条测试仪:可对体积小、重量轻的铸铜/铸铝转子进行测试,比如汽车电机转子、压缩机电机转子;

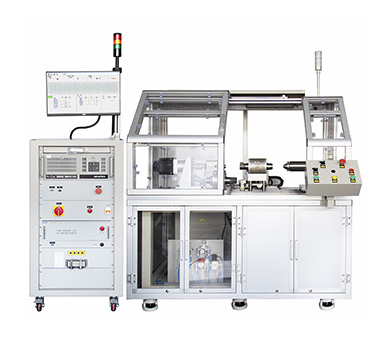

2、卧式转子断条测试仪:可对体积大、重量重的铸铜/铸铝转子进行测试,比如水泵电机转子、风扇电机转子。



型号

ESAIP8683

AIP8683

AIP8685

AIP8687

AIP8689

测试对象

鼠笼转子导条

鼠笼转子导条、鼠笼转子端环

测试项目

断条数、细条数、最大幅值、最小幅值、综合值

断条数、细条数、最大幅值、最小幅值、综合值、端环电阻电抗值

测试工装

日本定制

手动

自动-立式

自动-卧式

全自动工装

显示方式

示波器5.7寸显示屏

LCD 19寸液晶显示屏

参数存储

软件存储

铝条数

5~100条

被测转子

尺寸范围

外径:20-65mm

高度: ≤100mm

内孔直径:≥4mm

端环总深度≤55mm

外径:20-120mm

高度: ≤220mm

内径:≥10mm

外径:20-65mm;

高度: ≤100mm;

内径:≥4mm;

标准线型

直线模式:适用于表面处理光滑的转子

测试模式

连续模式:测试结束后,给出测试结果,电机继续转动并采集感应波形,直到按下复位键,才停止测试

单步模式:测试结束后,给出测试结果的同时,仪表自动停止测试

控制方式

自动/手动

工作环境

温度0~40℃,湿度≤90%RH

工作电源

220V±10%  50Hz±5%

功耗

≤ 100W
