当前位置: 首页 >产品中心 >电机整机测试设备

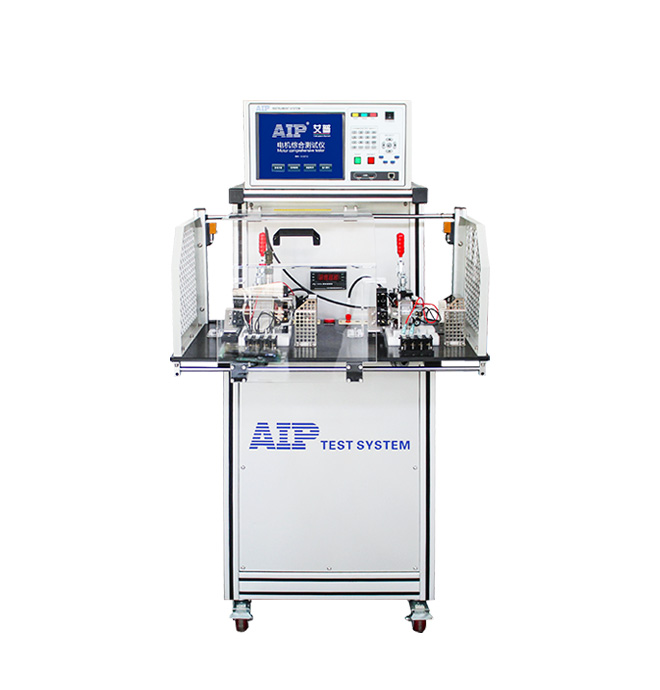

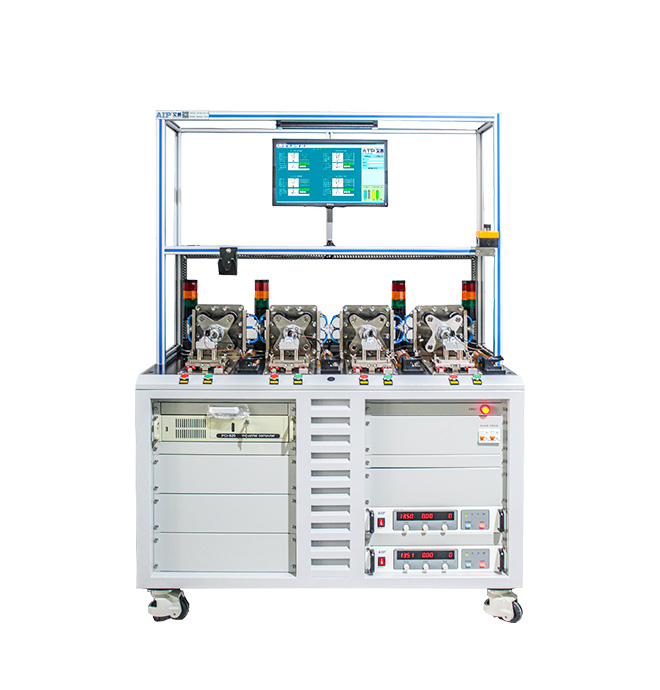

直流有刷电机测试系统
产品概述:
直流有刷电机测试系统适用于直流有刷电机的电气性能检测,如汽车电机、电动工具电机、小家电电机等,兼容耐压测试和空载性能测试,一站式测试完成所有设定项目,稳定、快速、高效、精准,国内外企业广泛应用。
测试项目:
交流耐压、绝缘电阻、空载特性、电流波形、转速、转向等.

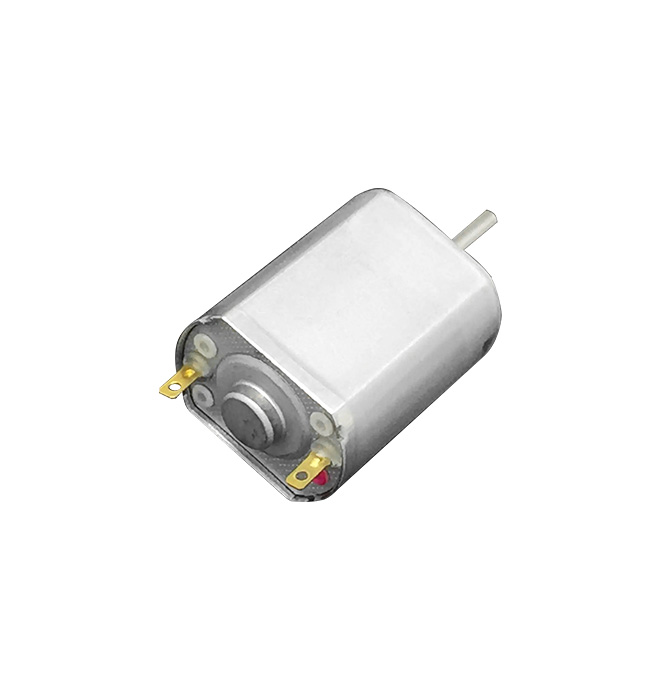

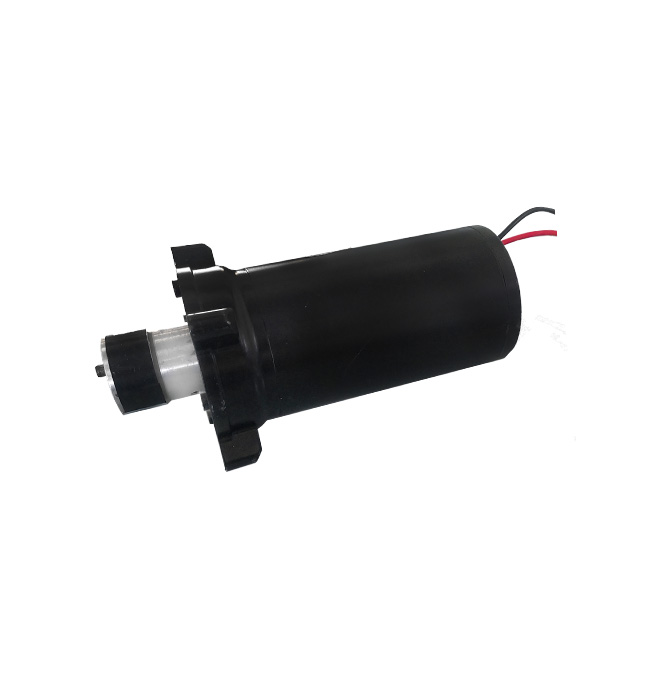

适合电机:

直流有刷电机测试系统适用于直流有刷电机的电气性能检测,比如汽车电机、电动工具电机、小家电电机等,兼容耐压测试和空载性能测试。

直流有刷电机测试系统


一、功能特点

1、操作简单:19寸LCD大液晶,触摸屏、数字按键两种操作模式,可随意选择。

2、超高性能:兼容耐压、绝缘、转向、空载、转速、电流波形等测试项目。

3、易于维护:支持智能自检、远程故障诊断和在线软件升级,插板式设计,方便拆卸更换。

4、超高效率:一次接线,一站式完成全部性能检测。

5、使用方便:专业测试软件,人性化操作界面,内置帮助文档,标配高性能触摸屏和数字键盘。

6、接口丰富:仪表自带USB、LAN(可转换为RS232或RS485)等接口,支持TCP/IP网络协议,支持PLC仿真技术,方便仪表的控制和扩展。


二、直流有刷电机怎么测量好坏

1、将直流有刷电机放置在有刷电机测试系统工装台上;

2、连接直流有刷电机和测试工装台;

3、按动有刷电机测试系统工装台上的绿色启动按钮开始对直流有刷电机进行测试。

4、直流有刷电机测试设备的显示屏上显示电机测试数据及结果(OK或NG)。

根据显示屏上的数据和结果,可以直接判断直流有刷电机的性能和状态。

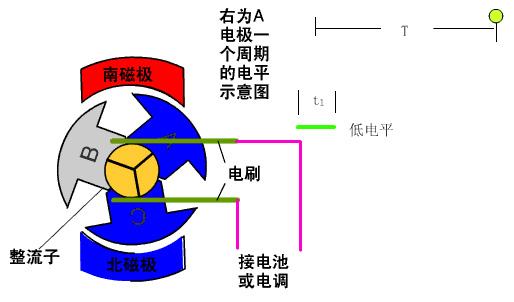

三、直流有刷电机工作原理

直流有刷电机是一种通过直流电源驱动的电机。

直流有刷电机的工作原理是基于电流与磁场之间的相互作用。有刷电机主要由电枢、磁极、电刷、电刷轮和定子组成。电枢是由导电线圈组成,置于磁场中,通常由永久磁铁或电磁体产生。电刷与电刷轮组成的结构称为电刷系统,用于保持电流的方向。

在工作过程中,直流电源提供电流通过电枢线圈,形成一个动态磁场。根据右手定则,这个磁场与永磁体的静态磁场相互作用,导致电枢受到转矩的作用而开始旋转。为了保持电流方向不变,电刷系统的电刷轮会随着电枢的旋转而保持接触。

一个关键的元素是电刷轮上的电刷,电刷通过与电刷轮的接触,确保电流在电枢线圈中始终保持相同的方向。当电枢旋转到一定位置时,电刷轮上的电刷与电源的极性相反,此时电刷轮的几何结构会使电流方向发生改变,这就是电刷轮和电刷的作用,称为换向?;幌蚬倘繁5缁中?,产生连续的机械动力。

因此,直流有刷电机通过不断地改变电流方向和利用动态与静态磁场之间的相互作用,实现了从电能到机械能的转换。

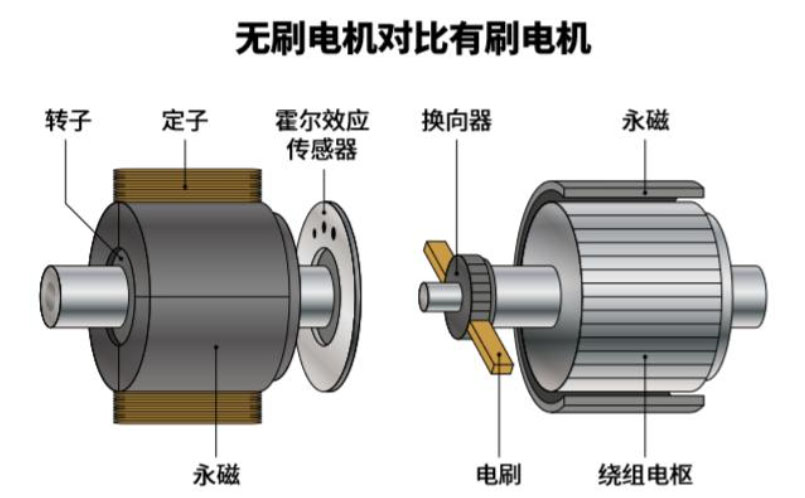

四、直流有刷电机和无刷电机的区别

1、直流有刷电机最主要的区别在于是否存在电刷。

有刷电机通过电刷和电刷轮来实现电流方向的切换。电刷轮上的电刷通过机械接触方式与电枢保持连接,使电流在电枢线圈中流动。然而,这种机械接触会导致摩擦和磨损,需要定期维护和更换电刷。此外,由于机械部件的存在,有刷电机通常产生电磁干扰和较大的机械噪音。

相比之下,无刷电机通过在电枢上安装传感器和使用电子调节器来实现电流方向的控制,而无需电刷。这消除了摩擦和磨损,使得无刷电机具有更长的使用寿命和更低的维护成本。无刷电机通常更高效,因为它们减少了能量损失,提高了性能。此外,无刷电机产生的电磁干扰较小,噪音水平也相对较低。


2、电刷影响电机的效率和可靠性。

由于无刷电机不涉及电刷和电刷轮的摩擦,其能效通常更高。而有刷电机由于电刷磨损和摩擦的存在,效率相对较低。在一些对效率和可靠性要求较高的应用中,无刷电机更常被选用。

  测试项目  技术指标  指标参数
  交流耐压  输出电压设定范围/精度
  AC 500~3000V   ±(2%×设定值+10V)
  击穿电流测量范围/精度
  0.10~20.00mA    ±(2%×显值+0.05mA)
  绝缘电阻  输出电压设定范围/精度  DC 500V/1000V   ±(2%×设定值+10V)
  绝缘电阻测量范围/精度
   1~500MΩ
  ≤100MΩ:±(3%×显示值+0.5MΩ);
  >100MΩ: ±(5%×显示值+5MΩ)
  空载特性  电压测试范围及精度  0~350V            ±(0.5%×量程+1V)
  电流测试范围及精度  0~40.0A           ±(0.5%×量程+2个字)
  功率测试范围及精度  0~1000W         ±(0.5%×显示值+5个字)
  转速  转速测试范围及精度  100~20000rpm   ±(0.5%×显示值+1r)
  电流波形/频谱  实时显示电流波形或者电流频谱,波形可调节缩放,频谱可用于频谱分析
  转向  正转、反转、不转
