电机性能测试系统可对电机制造过程中的电机半成品或以电机为主体的配套产品的电气性能、安全性能及可靠性能进行检测的设备。

电机性能测试系统对于电机及电机相关行业的产品研发、生产和维修十分重要。

一、电机性能测试系统结构

电机性能测试系统主要由测功机智能测试仪、测功机机头、计算机系统、夹具/安装平台、联轴器/节、底板/底座、测试软件以及各类交流/直流稳压电源组成，通过上位机串口通讯，无需另配通讯卡。

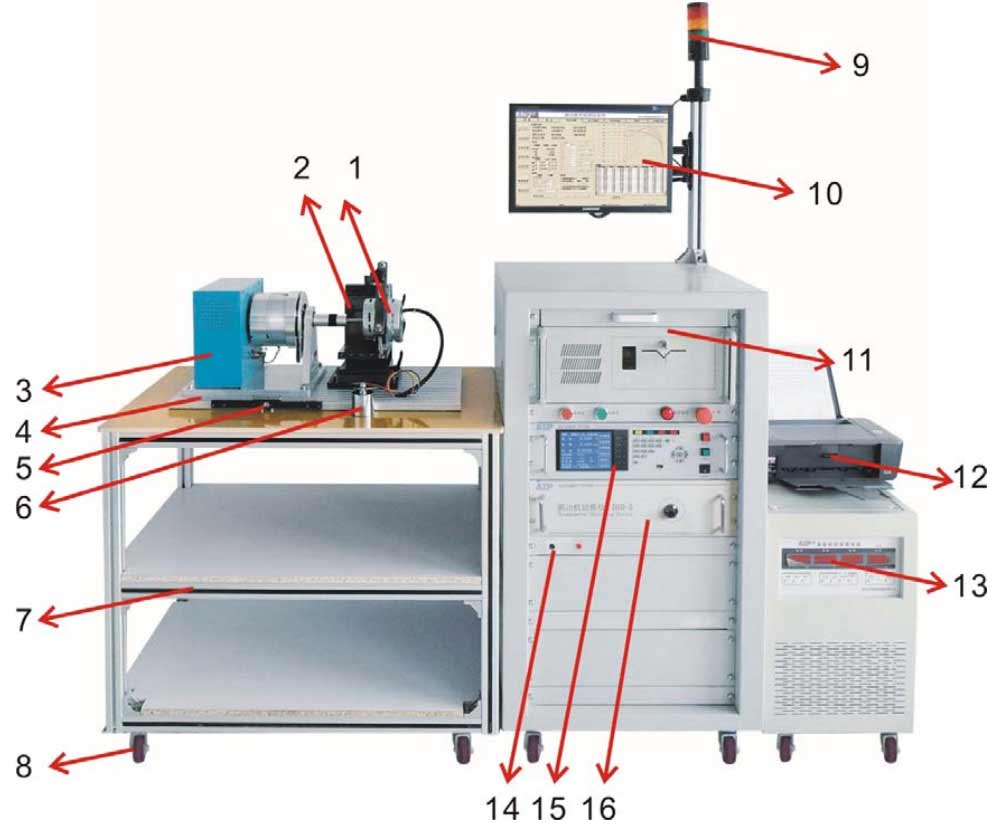

电机性能测试系统外形如下：

（测试系统为非标设备，外形请以实物为准）

1、被测电机；         2、电机夹具；     3、测功机头；   4、底板；        5、校正用标定杆；   6、校正用砝码；

7、支架，根据测功机种类不同，配不同的支架；          8、脚轮；        9、报警器，包括报三色灯及蜂鸣器；

10、液晶显示器；   11、工业控制计算机；                 12、打印机；   13、测试电源；        14、测试外接电容接口；

15、测功机智能测试仪；                                            16、测功机切换仪。

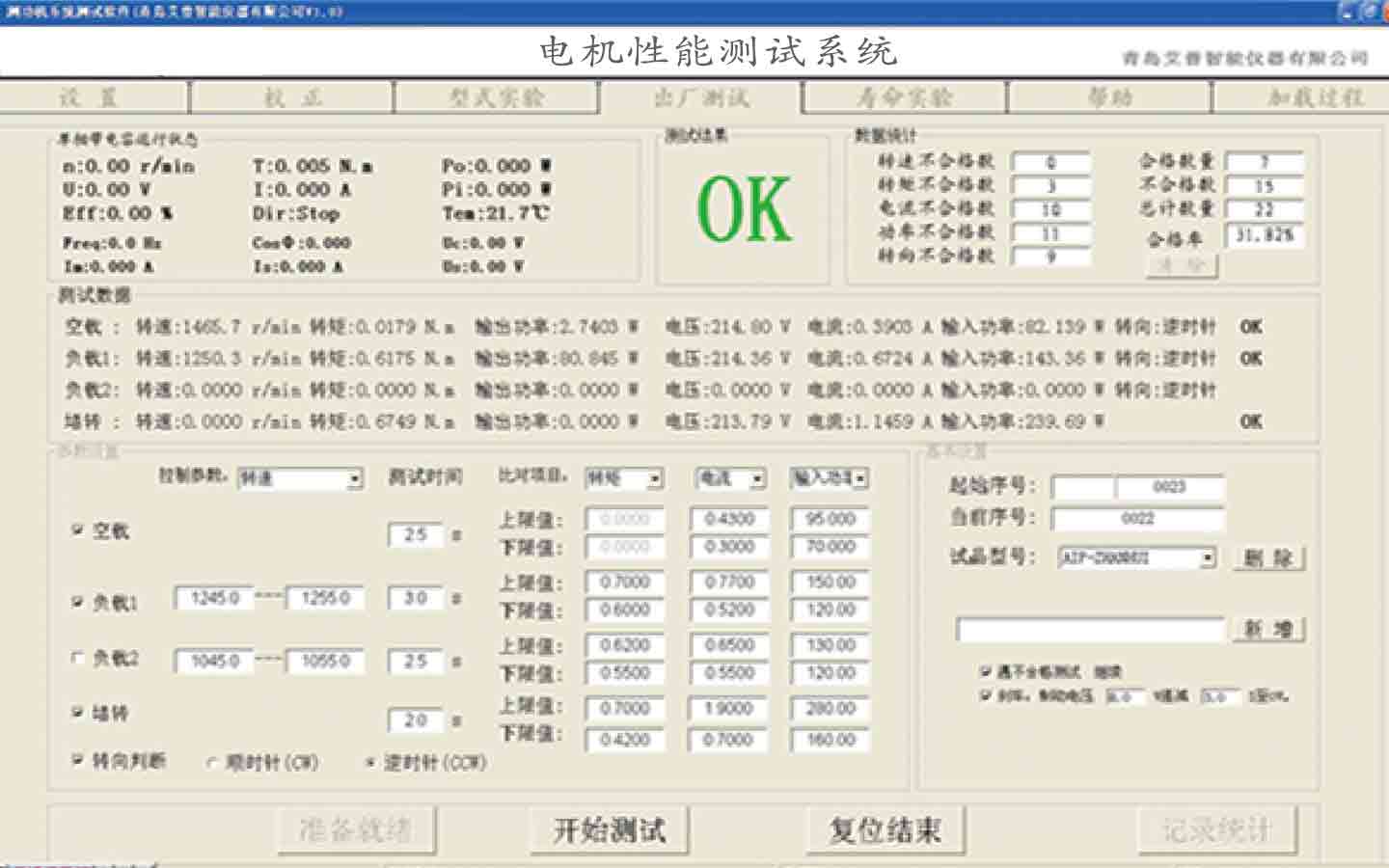

二、电机性能测试系统基本操作

之前有文章专门介绍了《电机性能测试系统操作》，内含电机性能测试系统操作过程及过程中的注意事项，在这里就简单介绍下，不再赘述。

1、电机性能测试系统外部接线；

2、测试系统软件操作；

3、系统参数设置；

4、电机测试前校正操作；

5、电机夹装无误后性能测试；

6、性能测试报告编辑及数据分析。

三、电机性能测试系统数据分析优势

电机性能测试系统优势很多，常规的测试项目多、范围广、精度高都是老生常谈最基础的了，这次介绍下艾普智能研发的电机性能测试系统中的数据分析?？?。

1、电机性能测试系统数据导出

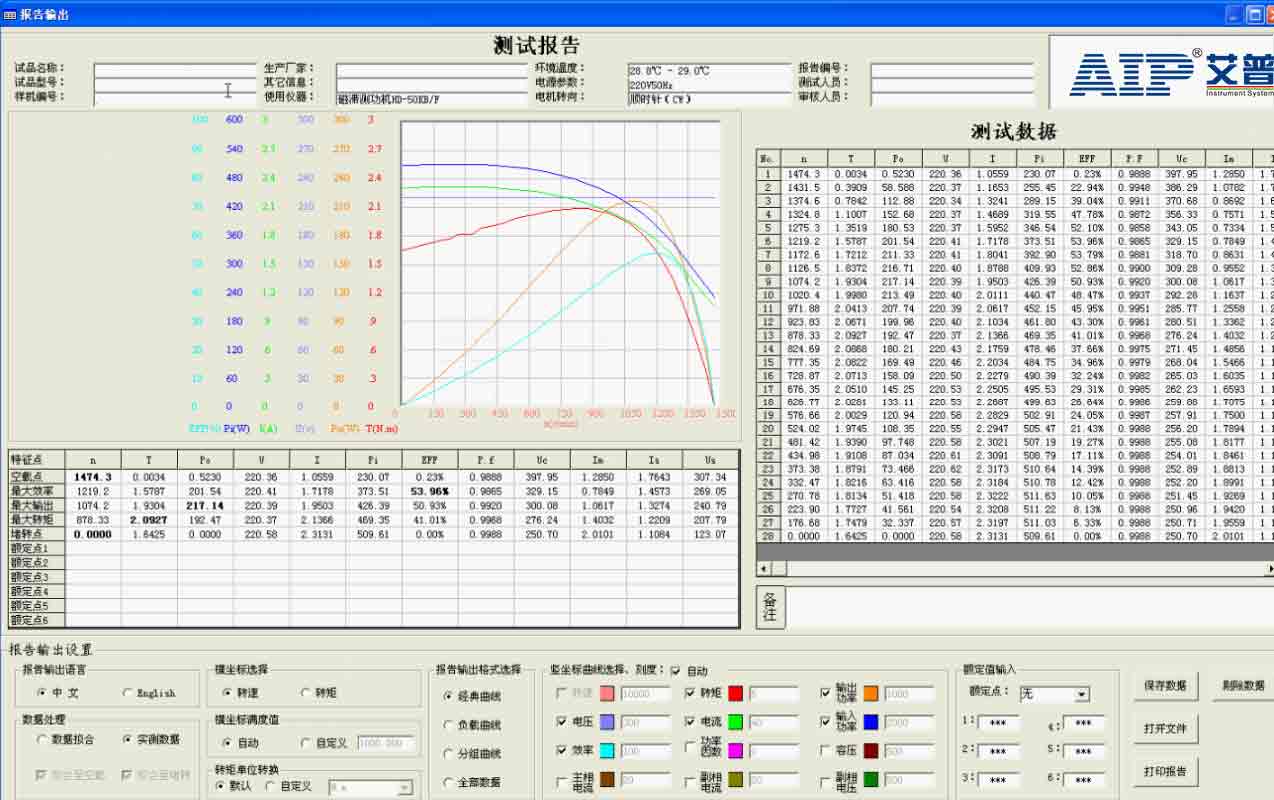

电机性能测试系统测试结束后，可以观察采集的数据，若有些数据有明显的偏差，可以认为是干扰，选择该组数据，点击【数据剔除】按钮，即可删除掉这组数据。若对数据没有异议，即可点击【预览保存】按钮，进入报告输出界面，如下图所示：

在此界面，使用仪器、环境温度、电源参数和电机转向均由电机性能测试系统智能识别，报告编号自动生成，主要包含日期、时间信息，可手动更改。为方便用户使用，测试报告可灵活设置。

2、电机性能测试系统数据处理

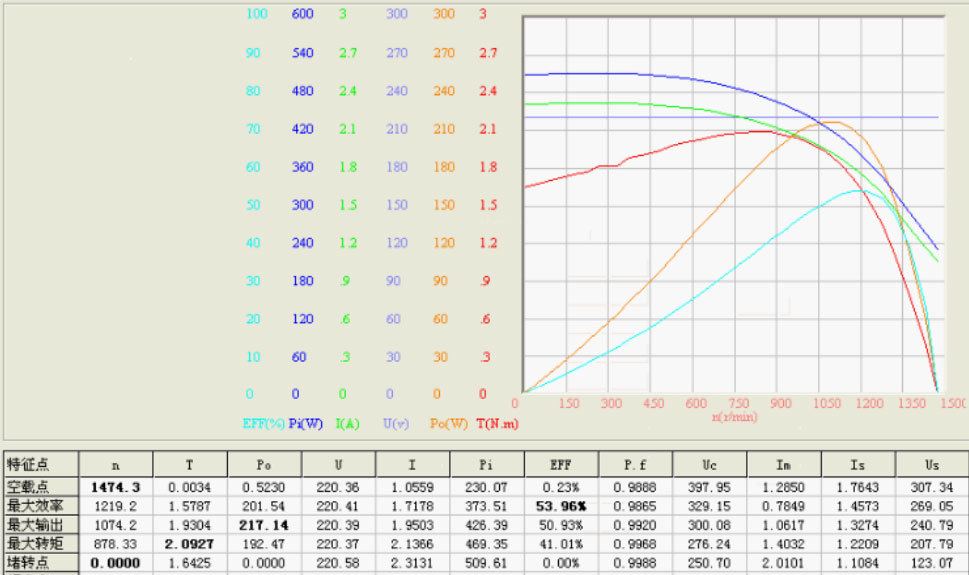

常规的电机性能稳定，经过电机性能测试系统得到的曲线都是比较圆滑的，但是若测试过程中获取的数据点不足，或者数据点不是从空载开始到堵转结束，那么可以选择数据拟合模式，测试系统自动根据实际测得的数据，计算出对应的函数关系，从而形成一条光滑的曲线。

数据曲线共有 4 个选项，分别为经典曲线、负载曲线、分组曲线和全部数据，通常选择经典曲线。

（1）经典曲线：测试报告同时显示测试曲线、特征点和测试数据；

（2）负载曲线：测试报告只显示测试曲线，不显示特征点和测试数据；

（3）分组曲线：以转速或转矩为横坐标，分别生成以电压、效率、转矩、电流、输入功率和输出功率为纵坐标的 6 个单独的测试曲线；

（4）全部数据：测试报告只显示测试数据，不显示曲线和特征点。

3、电机性能测试系统数据分析

在电机性能测试界面，点击曲线对比按钮，可以导入多份历史测试数据报告，对比其中的多项测试数据波形。测试系统自动对比，结果直观。

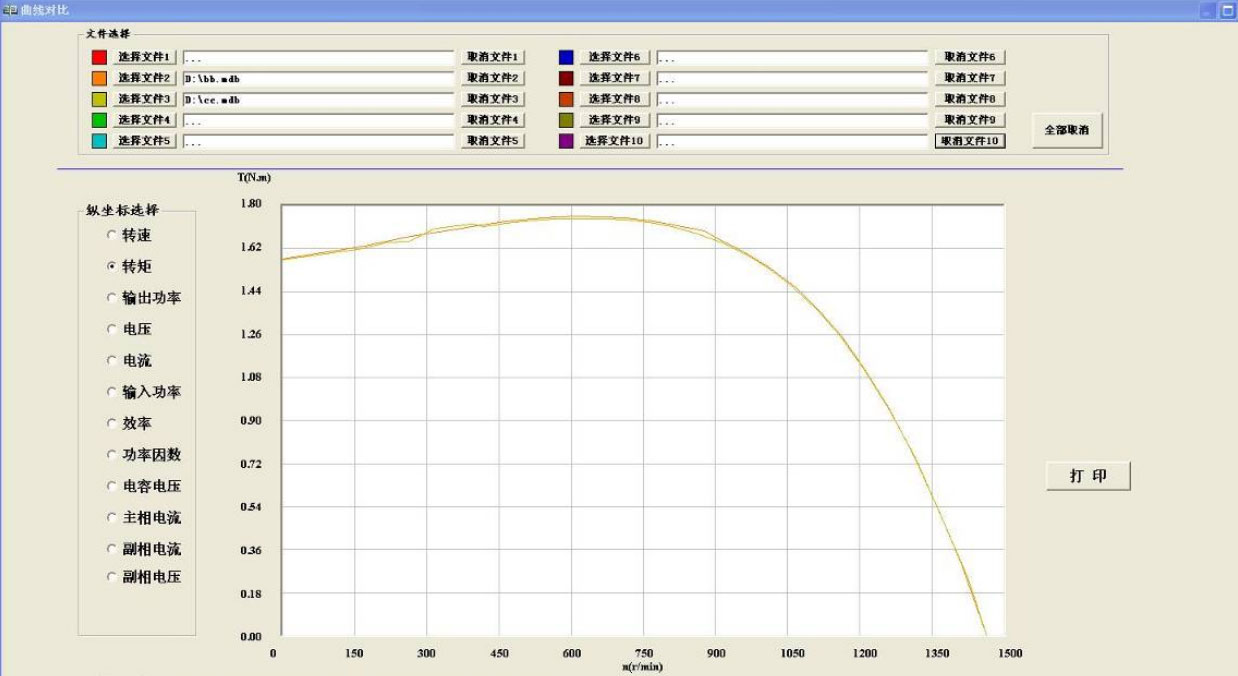

下图为转矩曲线对比：
