直流无刷电机在我国随着技术的日益成熟与完善，另受国家能耗政策的制约，传统的交流感应电机难以满足市场需求，所以直流无刷电机的产能得到了迅猛发展，已在航模、医疗器械、家用电器、电动车等多个领域得到广泛应用；结构上，直流无刷电机也有转子和定子，无刷电机的转子是永磁磁钢，定子是绕组线圈，结构为三相星型或三角形；直流无刷电机一般分为内置驱动板和外置驱动板两种结构。

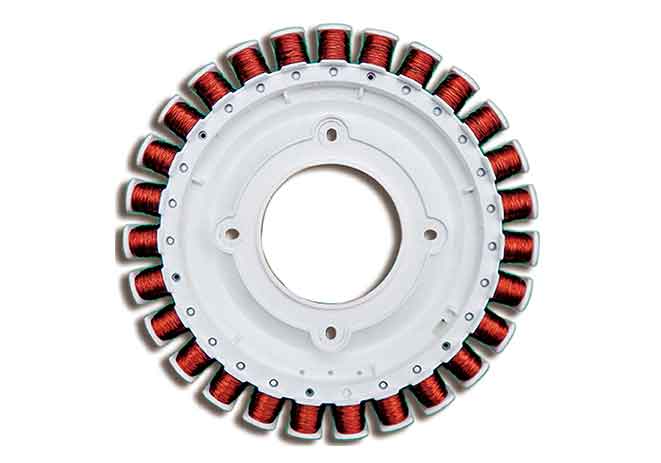

本文重点讲解无刷电机定子的测试项目：

1、交流耐压：各相线短接的状态下与E（电机轴/端盖/外壳）之间施加一定幅值的交流高压，检测回路电流是否超过预设值。

2、绝缘电阻：各相线短接的状态下与E（电机轴/端盖/外壳）之间施加一定幅值的直流高压，检测回路绝缘阻抗是否低压预设值。

3、线圈电阻：绕组两端施加恒定的直流信号，测出当前环境下的温度和绕组电阻，并转换为指定温度下(20℃或25℃)的电阻值，具备电阻不平衡度判断。

4、匝间耐压：绕组两端施加一定幅值、波形的冲击电压，振荡波形与标准波形比较，比较波形之间的差异程度。

5、线圈电感：在定子绕组两端施加一个很低的交流电压信号，比如0.3V或0.6V或1V，比较常用的是0.6V；频率为100Hz或120Hz或1KHz或10KHz；此时仪器采集电流信号，通过计算即可测得电感值。

6、转向测试：通过传感器在定子内部识别其转向是否正确，用于检测线路焊接或绕线不良。

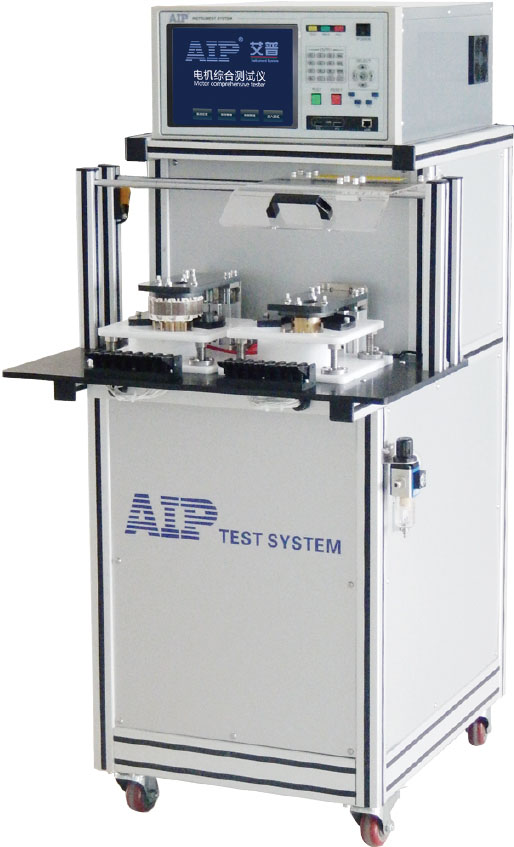

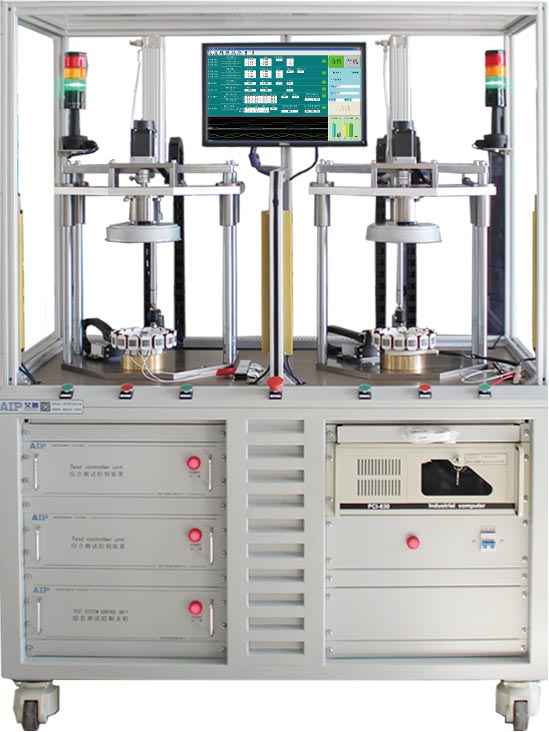

艾普智能专注全球电机测试，2013年即出口无刷测试设备，经过不断技术研发和沉淀，现已在无刷电机测试领域实现多方面突破，已与威灵集团、凯邦集团、大洋集团等大型电机制造企业多批量无刷订单合作，并取得客户高度赞扬。
